Первый семейный ужин честнее рендера. У острова разговаривают двое, работает вытяжка, на диване включён фильм. Вскоре телевизор звучит громче, а собеседники повышают голос. Заказчик называет всё это эхом. Для проектировщика здесь три задачи: отражения в комнате, шум оборудования и передача звука в спальни.
Лечить их одной декоративной панелью бессмысленно. Акустическое задание начинается со сценария, затем переходит в расчёт помещения, ведомость испытанных конструкций и условия приёмки. Только эта цепочка даёт результат, который можно проверить после расстановки мебели.
Проиграть самый шумный вечер
На плане большая общая зона выглядит одним помещением. В быту это кухня, столовая, гостиная, игровая и иногда кабинет без перегородок. Для каждой точки дизайнер отмечает источник звука, слушателя и направление: посуда у столешницы, разговор за столом, телевизор напротив дивана, видеозвонок у окна.
Рабочий сценарий должен быть неудобным. Пусть вытяжка включена на привычной скорости, из крана идёт вода, у острова говорят двое, на диване смотрят фильм. Такая сцена сразу показывает, где мешает техника, где голос возвращается от твёрдых поверхностей, а где зоны просто неудачно направлены друг на друга.
После сценария фиксируют объём и высоту комнаты, площадь остекления, материалы пола, стен и потолка, мягкую мебель, шторы и открытые проходы. Штора, собранная у простенка, не работает как штора перед стеклом. Открытый проём в холл меняет акустический объём. Поэтому считать по пустому рендеру нельзя.
Отделить технику от акустики комнаты
Поглощающий потолок не успокоит вытяжку, если воздух идёт по узкому каналу с резкими поворотами. Инженер проверяет рабочие скорости, положение вентилятора, сечение и трассу воздуховода, решётки и крепления. Воздушный шум и вибрация через шкаф или перекрытие идут разными путями; текстиль в гостиной жёсткое крепление не исправит.
В ведомость заносят характеристики на тех режимах, которыми семья будет пользоваться, а не только самый тихий паспортный режим. Положение вытяжки, решёток и креплений нужно передать инженеру до выпуска потолочного плана: поздний перенос часто добавляет лишние повороты и повышает скорость воздуха.
Есть и планировочные источники проблемы. Телевизор, направленный в длинный голый проход, озвучивает весь объём. Стол между параллельными стеклянными плоскостями получает резкие отражения с двух сторон. Иногда выгоднее повернуть экран или сдвинуть стол, чем потом искать место для заметной облицовки.
Распределить поглощение, а не декор

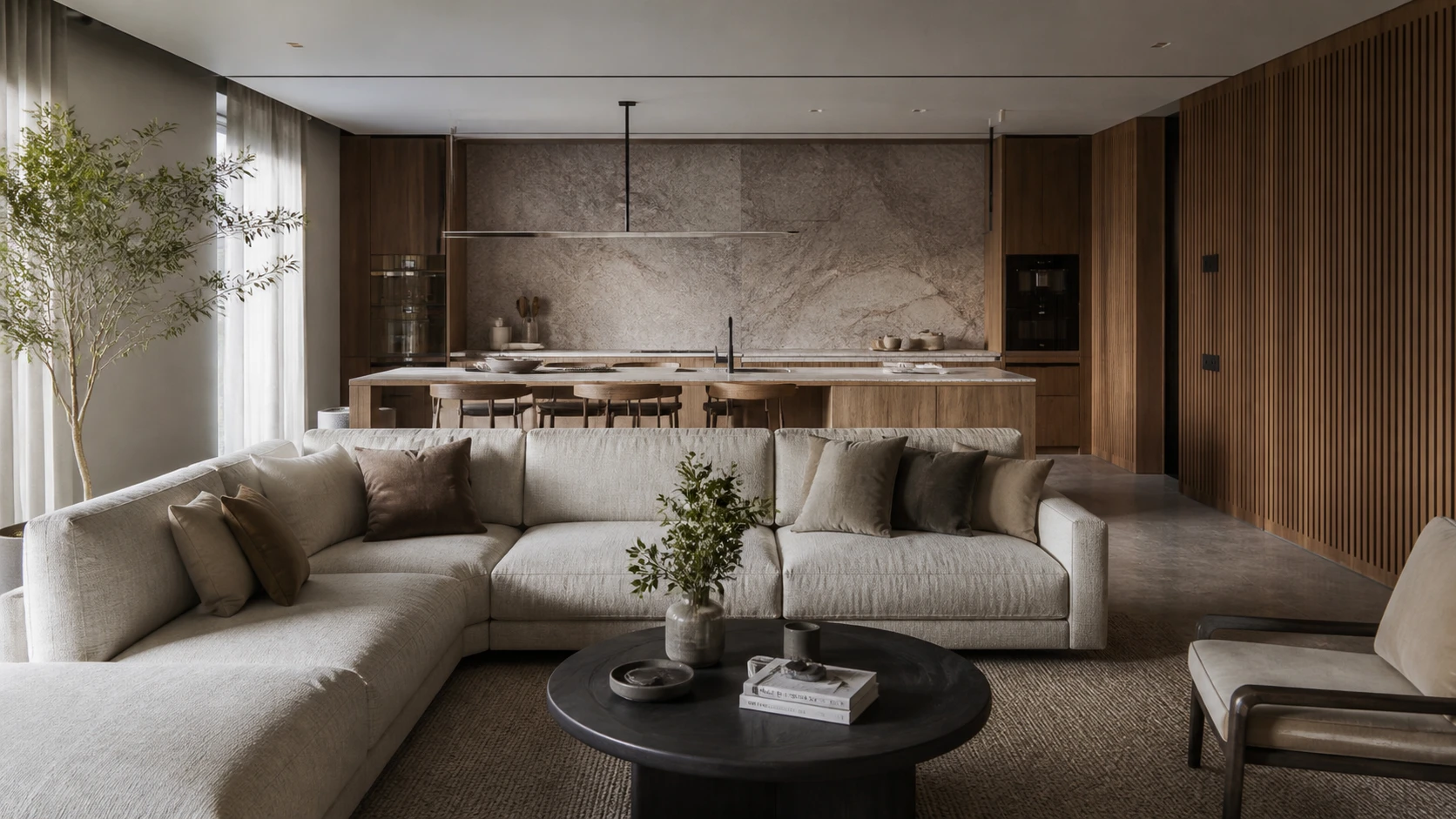

Маленькое реечное панно может поддержать композицию стены, но большой комнате его площади не хватит. Звук по-прежнему встречает стекло, каменный пол и гладкий потолок. Поглощение размещают там, где есть заметная площадь и ранние отражения: на потолке над общей зоной, отдельных стенах, оконном текстиле и в мягкой группе.
Слово «акустический» в каталоге не заменяет данных. Нужны коэффициенты звукопоглощения по частотам и описание всей испытанной сборки. Одинаковый лицевой материал работает по-разному при прямом монтаже, на относе с воздушной полостью и с поглощающим заполнением. Одно усреднённое число удобно для грубого сравнения, но скрывает разницу между диапазоном речи и низким гулом.
Для первого расчёта площадь каждой поверхности умножают на её коэффициент поглощения и складывают результаты. Так получают эквивалентную площадь поглощения, после чего оценивают время реверберации по частотным полосам. Упрощённый расчёт годится для понятной геометрии. Второй свет, открытая лестница, сложный потолок и локальные вставки требуют модели точнее.
Собирать весь мягкий материал у дивана тоже рискованно. Гостиная станет глухой, а кухня останется звонкой, хотя перегородки между ними нет. Если отделка поглощает в основном верхние частоты, низкий гул техники останется. Цель не в полной тишине: разговор должен быть ясным, а звон посуды и шаги — быстро затихать.
Что записать в спецификацию
Фраза «акустический потолок» не переживёт стройку. В рабочей ведомости нужны границы и площадь участка, высотная отметка, состав сборки, показатели по частотам, допустимые вырезы под свет, вентиляцию и датчики. Для стен добавляют основание, относ, раскладку, края и примыкания. Для штор указывают закрываемую площадь, сборку ткани и положение, принятое в расчёте.
Протокол испытаний относится к образцу целиком. Если на объекте поменяли перфорацию, заполнение, воздушную полость или долю открытой поверхности, прежние показатели уже могут не описывать этот узел. Складывать паспортные коэффициенты разных слоёв, как толщины листов, нельзя.
Партнёр материала — Home Expert. Команду можно подключить до выпуска ведомости, чтобы сопоставить материалы общей зоны с акустическим заданием и узлами. Решение принимают по расчёту и техническим данным конструкции, а не по имени поставщика.
Отдельная таблица нужна для оборудования: модель, рабочий режим, условия паспортного измерения, место установки, тип крепления и ответственный за проверку. Тогда вытяжка не потеряется между кухонной ведомостью и вентиляционным проектом.
Как принять готовую комнату
Хлопок в ладоши выдаёт явный звон, но акт приёмки не заменяет. Комнату проверяют в состоянии, которое было заложено в расчёт: мебель расставлена, шторы закрывают нужную площадь, двери и раздвижные полотна стоят в заданном положении. Иначе сравниваются два разных помещения.
Время реверберации смотрят по частотам при нескольких положениях источника и микрофона. Точки только у дивана мало: за столом и у острова звук бывает другим. Фоновый шум измеряют отдельно с выключенным оборудованием, затем повторяют на согласованных режимах вытяжки и вентиляции. Так видно, где виновата комната, а где техника.
При расхождении сначала вскрывают документацию, а не каталог панелей. Закрашенная перфорация, уменьшенная воздушная полость, другое заполнение, лишние светильники или участок голого потолка меняют работу конструкции. Случайная мягкая вставка может приглушить симптом, но не объяснит причину.
Частые вопросы
Можно ли исправить кухню-гостиную одной акустической панелью?
Обычно нет. Нужно отдельно проверить отражения в комнате, шум оборудования и передачу звука, а поглощение распределить по поверхностям с достаточной площадью.
Почему нельзя выбрать материал только по слову «акустический»?
Работу определяет вся испытанная сборка: лицевой слой, воздушная полость, заполнение и способ монтажа. Для расчёта нужны коэффициенты поглощения по частотам.
Поможет ли акустический потолок против шумной вытяжки?
Он уменьшит часть отражений, но не исправит узкий воздуховод, резкие повороты или жёсткое крепление. Источник и пути передачи шума проверяют отдельно.
Когда проверять акустику готовой комнаты?
После расстановки мебели и установки штор в расчётное положение. Двери и раздвижные полотна должны быть открыты или закрыты согласно принятому сценарию.
Результат, который можно проверить
В комплекте остаются сценарий шумного вечера, карта источников, расчёт по реальным площадям, узлы испытанных сборок и порядок измерений. На приёмке это превращается в простой бытовой тест: вытяжка работает на привычной скорости, за столом говорят обычным голосом, а пульт от телевизора остаётся лежать на диване.
Источники
- Методика расчёта времени реверберации через объём помещения и эквивалентную площадь звукопоглощения.
- Лабораторные методы измерения коэффициентов звукопоглощения строительных материалов и сборных конструкций.
- Практика архитектурной акустики: оценка речи по частотам и нескольким положениям источника и приёмника.
- Инженерный принцип контроля шума по цепочке «источник — путь передачи — слушатель».
