Чертёж может выглядеть законченным: помещения замкнуты, покрытия заштрихованы, марки стоят на месте. На стройке монтажник задаёт один вопрос: «0,000 — это верх стяжки или готового пола?» Если ответа нет на листе, вся аккуратность чертежа бесполезна.
Цена этой неопределённости становится видна позже. Дверь цепляет финиш, нижняя ступень отличается от остальных, цоколь кухни приходится пилить, а стык двух материалов закрывают профилем, которого не было в проекте. План полов должен связать эти решения до того, как основание наберёт прочность.

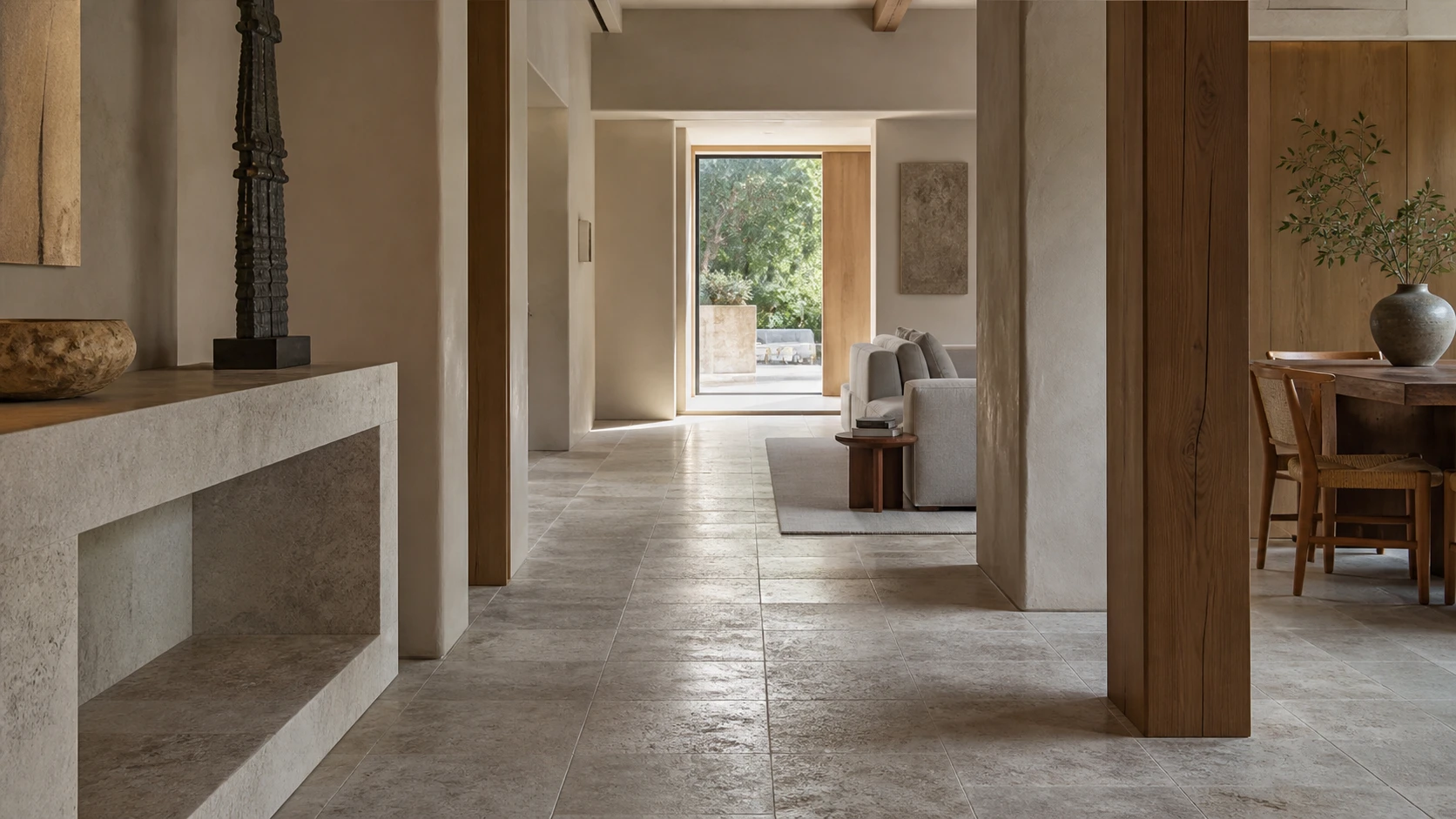

Один ноль для всех
За условный ноль обычно принимают верх готового пола основной зоны. Это не универсальное правило, а договорённость конкретного проекта. На листе прямо пишут, к какой поверхности относится «0,000», и связывают её с сохранённым репером на объекте. Репер нельзя назначать на элементе, который демонтируют или зашьют отделкой.

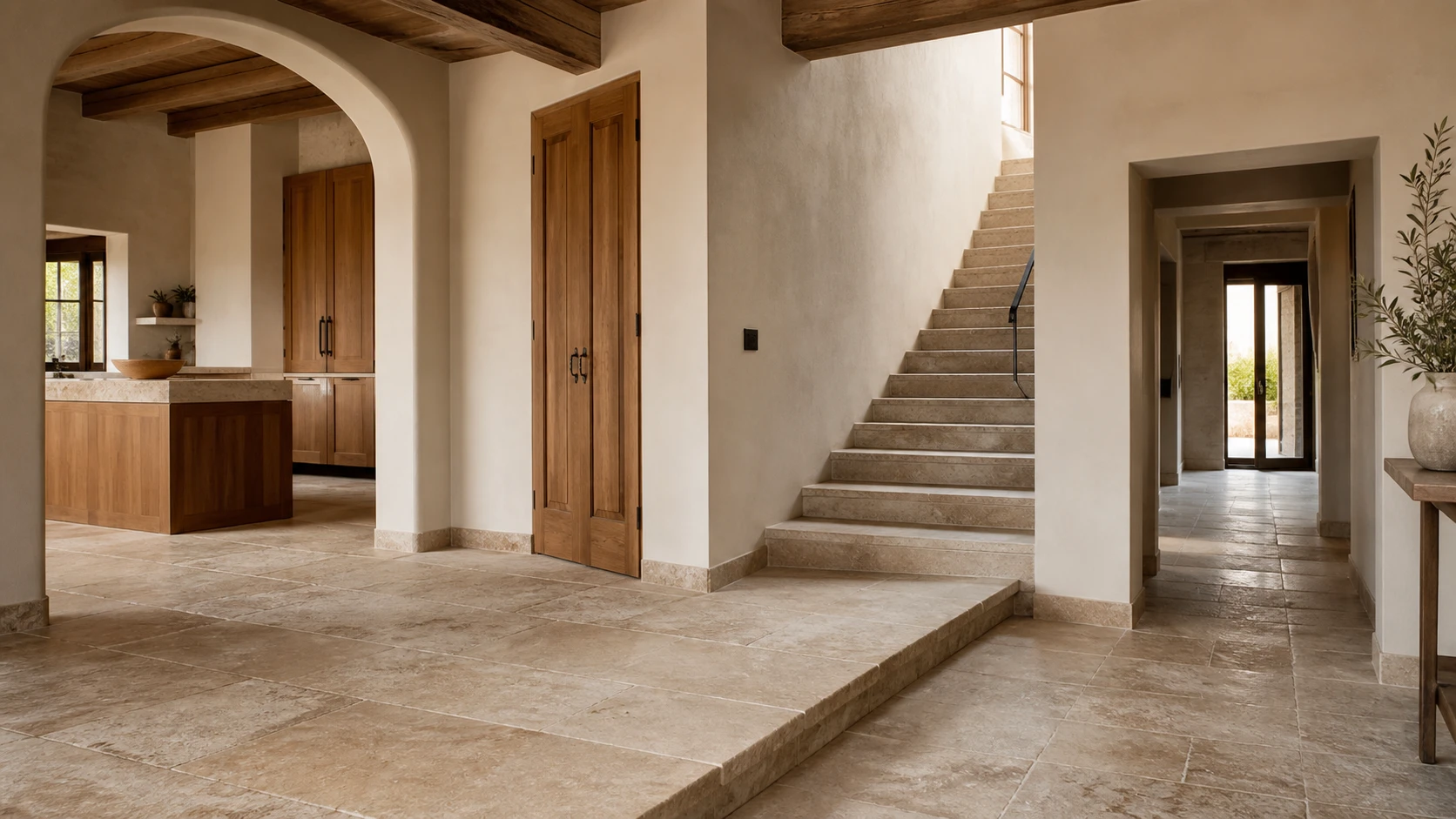

Дальше фиксируют жёсткие ограничения: порог входной двери, площадку лестницы, выход на балкон, выпуски канализации. Если дверь уже стоит, поднять весь пирог без проверки нельзя.
Запись «санузел −20» оставляет два толкования: ниже должна быть плитка или основание под ней. Рабочая формулировка называет поверхность и базу сравнения: «верх плитки санузла −0,020 от чистого пола коридора». Тогда дизайнер, прораб и плиточник читают одну цифру одинаково.
Толщина считается сборкой
Сравнивать толщину плитки с толщиной инженерной доски бессмысленно. У плитки есть клей и, возможно, гидроизоляция; у доски — клей либо подложка; под обоими покрытиями может понадобиться выравнивающий слой. В расчёт входит всё между подготовленным основанием и верхом финиша.
По каждой зоне дизайнер сводит код покрытия, способ монтажа, толщину сборки, отметки чистого пола и основания. Последнюю считают вычитанием сборки из проектного уровня. Неизвестные значения помечают «уточнить»: случайное число быстро превращается в строительное задание.
На стыке нужны не только две отметки. Линию перехода привязывают к стене или оси проёма, указывают способ соединения и проверяют положение закрытого дверного полотна. Иначе стык вылезает из-под двери и виден сразу из двух комнат.
Что показать на листе
Исполнитель должен найти на плане границы покрытий, коды материалов, направление раскладки, стартовую ось, размеры сложных фрагментов и отметки чистого пола. В душевой или другой зоне с уклоном показывают направление воды и крайние отметки, а конструкцию раскрывают отдельным узлом.
Марки на плане обязаны совпадать с ведомостью. «П-03» на чертеже и «П3» в спецификации выглядят похожими только до первой замены материала. После замены проверяют сразу план, ведомость, развёртки и узлы — старый код не должен остаться на одном из листов.
В примечания выносят то, чего не видно из графики: кто подтверждает толщины, допустима ли коррекция подрезки, где запрещён порог. Так исполнитель понимает, когда надо задать вопрос, а не принять решение молча.
Пять шагов до выдачи
Шаг 1. Снять ограничения. Обмеряют проёмы и уровни, отмечают неподвижные пороги, лестничные площадки, выпуски канализации и места встроенной мебели.
Шаг 2. Зафиксировать сборки. Названия коллекции недостаточно. Нужны фактическая толщина покрытия, клей или подложка и остальные слои. Если выбор отложен, задают допустимый диапазон и срок, после которого замена потребует пересчёта.
Шаг 3. Свести таблицу уровней. По каждой зоне сопоставляют чистый пол, толщину сборки и основание. Здесь обнаруживаются места, где подготовительный слой надо локально опустить или поднять.
Шаг 4. Сверить смежные листы. План полов сопоставляют с дверями, развёртками, сантехникой, кухней, встроенной мебелью и лестницей. Нижний зазор двери, цоколь и первая ступень должны опираться на тот же ноль.
Шаг 5. Выпустить ревизию. На листе ставят дату и номер версии, изменения выделяют. Фрагмент из мессенджера без номера ревизии не заменяет обновлённый комплект.
| Момент | Что сверить | Что зафиксировать |
|---|---|---|
| До стяжки | Репер, жёсткие уровни, составы полов | Таблицу проектных отметок |
| После основания | Высоты в зонах и на стыках | Исполнительную съёмку отклонений |
| До дверей и мебели | Подтверждённый чистый пол | Задание поставщикам |
| До укладки | Сложный стык или примыкание | Разметку узла в натуре |
Когда проверять отметки
До стяжки проверяют перенос репера, исходные уровни и составы полов. После готовности основания проводят повторный замер в ключевых точках и на стыках. Результат сравнивают с таблицей проекта, а не с соседней комнатой «на глаз».
Перед заказом дверей и мебели поставщику передают подтверждённый уровень чистого пола. Если финиш ещё не уложен, это отмечают в задании. Размер от чернового основания без поправки на сборку даёт неверную высоту двери или цоколя.
Перед укладкой прораб и дизайнер размечают сложный узел в натуре. Если уровни не сходятся, исправляют документ и согласуют решение до клея. Профиль для маскировки ошибки уже не проектное решение.
Лист готов к стройке, когда у каждой цифры названа поверхность, у каждого покрытия посчитана сборка, а каждый переход привязан к месту. Любой ответ, который пока существует только в голове дизайнера, должен вернуться на чертёж.
Частые вопросы
Что принять за отметку 0,000?
Обычно это верх готового пола основной зоны, но правило задают для конкретного проекта. На листе надо назвать поверхность и связать её с сохранённым репером.
Можно ли считать уровень только по толщине покрытия?
Нет. В расчёт входит полная сборка между основанием и финишем: клей или подложка, гидроизоляция и выравнивающий слой, если они предусмотрены.
Когда проверять высотные отметки на объекте?
Минимум до стяжки, после готовности основания, перед заказом дверей и мебели и перед укладкой сложного узла.
Что делать, если материал пола ещё не выбран?
Задать допустимый диапазон толщины и срок выбора. После этого срока замена материала требует пересчёта уровней.
Источники
- Архитектурный план полов и разрезы: отметки, границы зон и конструктивные ограничения.
- Ведомость отделки помещений: коды покрытий и согласованные способы монтажа.
- Спецификация дверей и задания на встроенную мебель: монтажные зазоры и привязки к чистому полу.
- Технические данные производителей выбранных систем пола: фактические толщины элементов сборки.
