Остров в кухне сдвинули на 30 сантиметров уже после раскладки труб. На плане это небольшая правка. На стройке под глухим цоколем оказался участок нагрева, а свободная зона пола лишилась части контура. С этого конфликта начинается наш модельный проект квартиры после реконструкции.
В кухне-гостиной водяной пол работает под керамогранитом, в спальнях — под деревом, в санузлах уложены электрические маты. Системам нужны разные режимы, покрытиям — разные пироги, дверям — одна отметка.
С чего начинается коллизия
Заказчик просит ровный пол без случайных порогов. Дизайнер расставляет кухню и встроенные шкафы. Инженер делит помещения на зоны управления. Если каждый выпускает свой лист отдельно, противоречия находят монтажники — обычно тогда, когда трубы уже закреплены или двери заказаны.

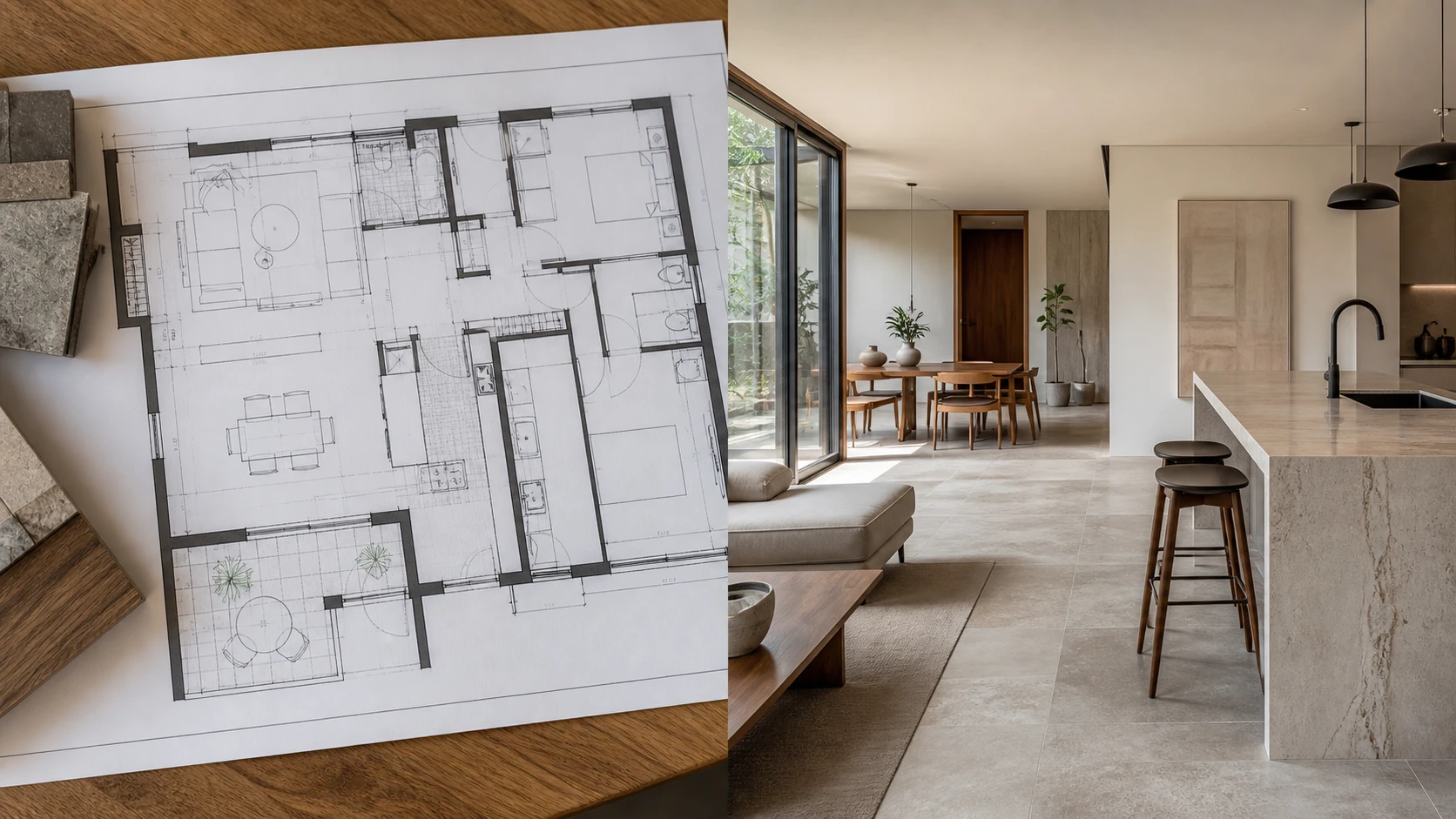

Работу начинают с совмещённого плана: стены, двери, стационарная мебель, сантехника, техника и границы покрытий. Затем наносят площадь нагрева. Так находят узкие полосы у шкафов и места, откуда датчик нельзя вынуть без вскрытия отделки. Это проектная модель, а не отчёт о построенном объекте.
Три зоны с разным характером
Кухня-гостиная медленно нагревается и остывает вместе со стяжкой. Контуры делят не по рисунку плитки, а по теплотехническому расчёту, ограничениям петель и схеме коллектора.
В спальнях источник тепла тот же, сценарий другой. Деревянному покрытию нужны контроль температуры поверхности и плавные изменения. Если все петли слушают один термостат, нагретая солнцем гостиная может отключить систему раньше, чем спальня у наружной стены успеет прогреться. Поэтому комнаты связывают с автоматикой по реальному режиму, а не просто по соседству.
Электрический мат в санузле реагирует быстрее. Датчик заводят в гофротрубку между линиями нагрева так, чтобы его можно было заменить. Защиту, кабель и подключение рассчитывает профильный специалист.
Покрытие выбирают вместе с пирогом
Керамогранит не прощает ошибок под ним: пустот, неверно обработанного шва или слишком раннего прогрева. В ведомости фиксируют весь узел от основания до затирки. Деформационные швы продолжают в отделке по проекту, даже если цельная плитка на раскладке выглядит эффектнее.
Для дерева проверяют документацию конкретного покрытия: тип обогрева, укладку, предел температуры поверхности и первый запуск. Значок совместимости на образце ничего не говорит о клее, толщине и режиме помещения.
Для каждого пирога считают суммарное тепловое сопротивление покрытия, подложки или клеевого слоя и остальных материалов над нагревом. Толстая мягкая подложка задерживает передачу тепла. Поднять температуру подачи — не исправление: чувствительные слои получат большую нагрузку, а комната всё равно будет реагировать медленно.
Где пропадают миллиметры
Плитка с клеем и деревянное покрытие редко дают одинаковую толщину. Если вывести стяжку в одну отметку, перепад придётся прятать профилем или выравниванием. Поэтому таблицу пирогов составляют до основания.
Дверь добавляет привязку: полотно должно открываться, наличник встретиться с плинтусом, а стык оказаться под закрытой дверью. После заказа скрытой коробки менять отметку поздно.
Какие листы нужны стройке
У этого проекта пять рабочих документов. Ценность не в их количестве, а в том, что одни и те же элементы имеют одинаковые марки:
- план мебели и оборудования с габаритами стационарных предметов;

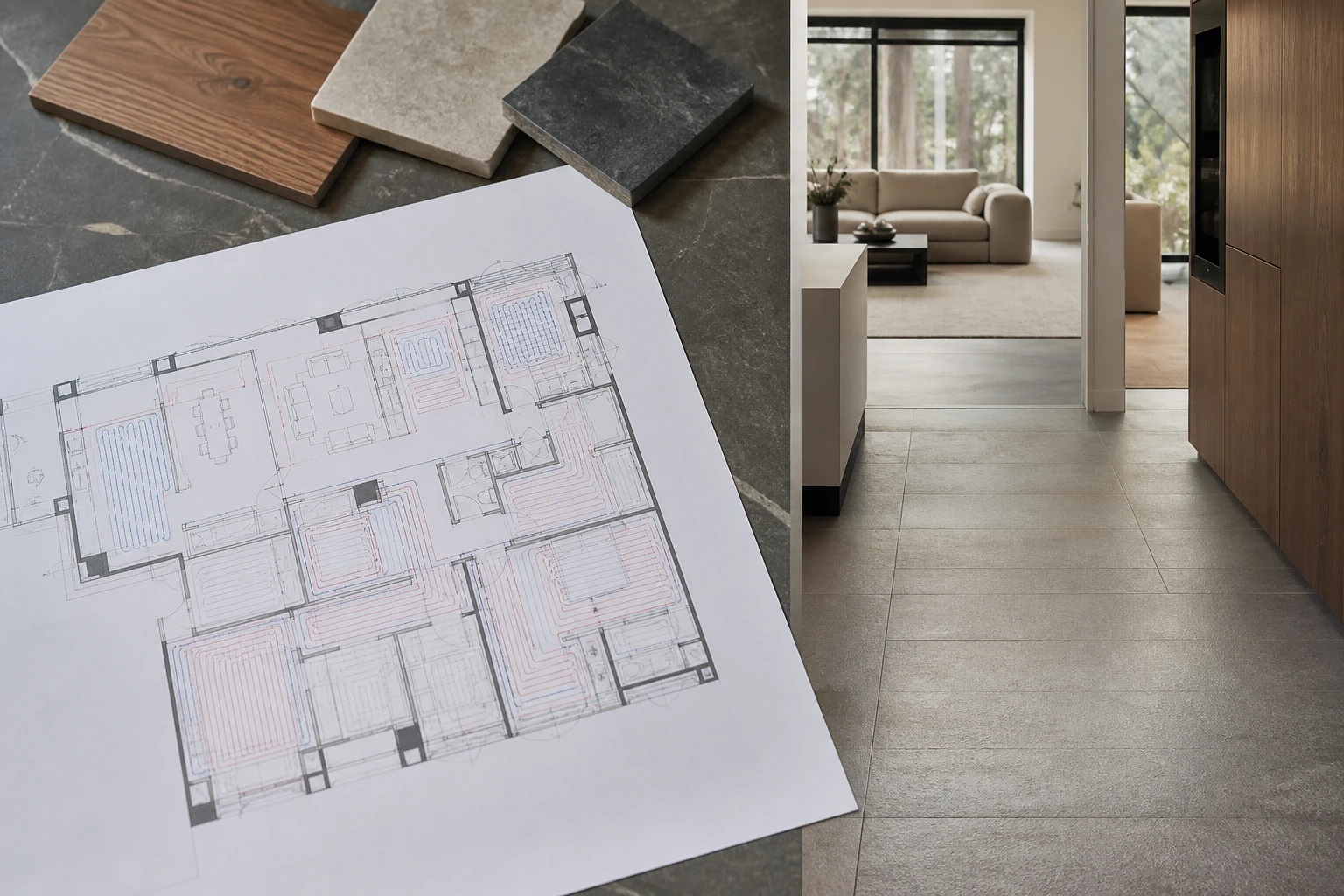

- план зон нагрева, контуров, датчиков и точек управления;
- план напольных покрытий с направлением укладки и границами материалов;
- таблица пирогов с толщинами и отметками чистого пола;
- узлы переходов, дверей и деформационных швов.
Марка «П-2» должна вести к одному пирогу и одному узлу, номер контура — к своей строке коллекторной ведомости. После утверждения кухни комплект сверяют ещё раз. Те самые 30 сантиметров у острова меняют площадь нагрева и трассу, хотя на интерьерном плане кажутся мелочью.
Что принять до закрытия систем
Скрытую часть принимают до того, как она исчезнет под стяжкой и плиткой. У водяных контуров фиксируют трассу, привязки и результаты предусмотренных проектом испытаний. У электрических матов записывают контрольные измерения и положение датчика. На фотографиях нужна измерительная рейка и привязка к стенам; общий вид комнаты не поможет найти трубу через год.
Перед укладкой проверяют прочность и ровность основания. Нагревом не ускоряют сушку: систему запускают после выдержки слоёв и по инструкциям изготовителей материалов. График запуска передают владельцу.
Готовый пол не расскажет, сколько согласований было под ним. Он просто окажется в одной отметке, прогреется по комнатам и не заставит переделывать кухонный цоколь. Проверять эту простоту нужно не в финале, а в момент, когда остров ещё можно сдвинуть на чертеже.
Частые вопросы
Можно ли нанести все системы тёплого пола на один план?
Одного плана недостаточно. Отдельные листы нужны для мебели, зон нагрева, покрытий, пирогов и узлов, но их связывают общей маркировкой.
Почему тёплый пол не укладывают под кухонный остров?
Глухой цоколь меняет условия отвода тепла, а сама мебель сокращает доступную площадь нагрева. Раскладку сверяют с окончательным планом кухни до монтажа.
Нужен ли отдельный режим для спальни?
Да, если её тепловой режим отличается от кухни-гостиной. Один термостат в солнечной комнате может отключить нагрев раньше, чем спальня у наружной стены прогреется.
Когда выравнивают отметки разных покрытий?
До устройства основания. Таблица пирогов должна показать толщину каждого слоя и итоговую отметку чистого пола.
Что сфотографировать перед заливкой?
Фактические трассы, положение датчиков и привязки к стенам с измерительной рейкой. Общего вида комнаты для будущего ремонта недостаточно.
Что сохранить перед стройкой
Владелец должен получить совмещённый план, таблицу пирогов, узлы переходов, схемы фактических трасс и настройки первого запуска. Если эти документы согласованы между собой, выбор разных покрытий перестаёт быть риском и становится обычной частью проекта.
Источники
- Руководства производителей водяного отопления: контуры, коллекторное управление и испытания труб.
- Инструкции к электрическим матам и терморегуляторам: датчик, измерения и раскладка.
- Руководства производителей деревянных покрытий: монтаж, температура и первый запуск.
- Руководства по плиточным системам: основание, деформационные швы и ввод нагрева.
