Заказчик уже выбрал первый вариант, когда на плане обнаружилась полоса шириной меньше половины доски вдоль панорамного окна. На перспективном кадре её не было: бесшовную текстуру растянули на комнату без торцевых стыков и реального размера планки. Красивую картинку пришлось пересобирать после согласования.

Такой конфликт появляется не на монтаже, а в 3D-сцене. Визуализация не заменяет карту укладки, однако не должна обещать рисунок, который нельзя перенести на пол. До презентации нужно определить четыре вещи: размер элемента, направление рядов, стартовую ось и границы покрытий.

Масштаб без догадок

Размер доски или плитки задают в модели числом. Если заменить его приблизительной текстурой, широкая планка на экране легко становится вдвое уже выбранной. Вместе с размером меняется весь ритм комнаты: число продольных линий, частота торцевых стыков и ширина крайних рядов.

Проверка занимает минуту. Дизайнер берёт объект с известным размером — дверной проём, кухонный модуль, стол — и сравнивает его с несколькими элементами пола. Если поперёк метрового проёма на рендере помещаются две доски, а спецификация обещает заметно более узкий формат, сцену рано показывать.

У выраженного древесного рисунка есть второй риск: повтор одной плашки через ряд собирается в пятна. В сцене используют доступные варианты декора и допустимые повороты элементов. Случайный цифровой шум здесь бесполезен: он маскирует повтор, но не показывает материал.

Ось для помещения, а не для камеры

В перспективе хочется направить доску в глубину кадра: линии становятся длиннее, интерьер кажется собраннее. Но камера стоит в одной точке, а человек проходит через квартиру. Поэтому ось проверяют по длинному проходу, фронту окон, кухонной мебели и соседним помещениям.

У каждого ориентира есть последствие. Ряды вдоль коридора упорядочивают проход, но выводят частые торцы в гостиную. Параллель кухне поддерживает длинную композицию, зато подчёркивает кривизну противоположной стены. Свет из окна помогает оценить швы, но сам по себе не выбирает раскладку.

Ось сначала проводят на общем плане и только потом переносят в 3D. Стена редко служит надёжной базой: обмеры почти никогда не дают идеальный прямоугольник. В общей зоне понятнее привязаться к фасадам кухни, порталу или другой заметной линии, а затем проверить противоположный край.

Двери и переходы выдают ошибку

Несовпадение редко возникает в центре гостиной. Оно прячется под дверным полотном, у острова, в нише шкафа или на границе лоджии. Общий ракурс эти места скрывает, поэтому к нему нужен вид сверху либо техническая камера без перспективных искажений.

Если покрытие проходит через несколько комнат единым полем, путь каждого ряда проверяют целиком. Линия, удачно начавшаяся в гостиной, может закончиться в спальне полосой в несколько сантиметров. Иногда обе комнаты спасает сдвиг оси на половину элемента. Иногда аккуратное разделение честнее непрерывного рисунка.

Границу разных покрытий назначают по строительной логике: под закрытым дверным полотном, по линии встроенной мебели или согласованного профиля. В визуализации шов ставят туда же. Иначе заказчик утверждает одну композицию, а бригада получает другую.

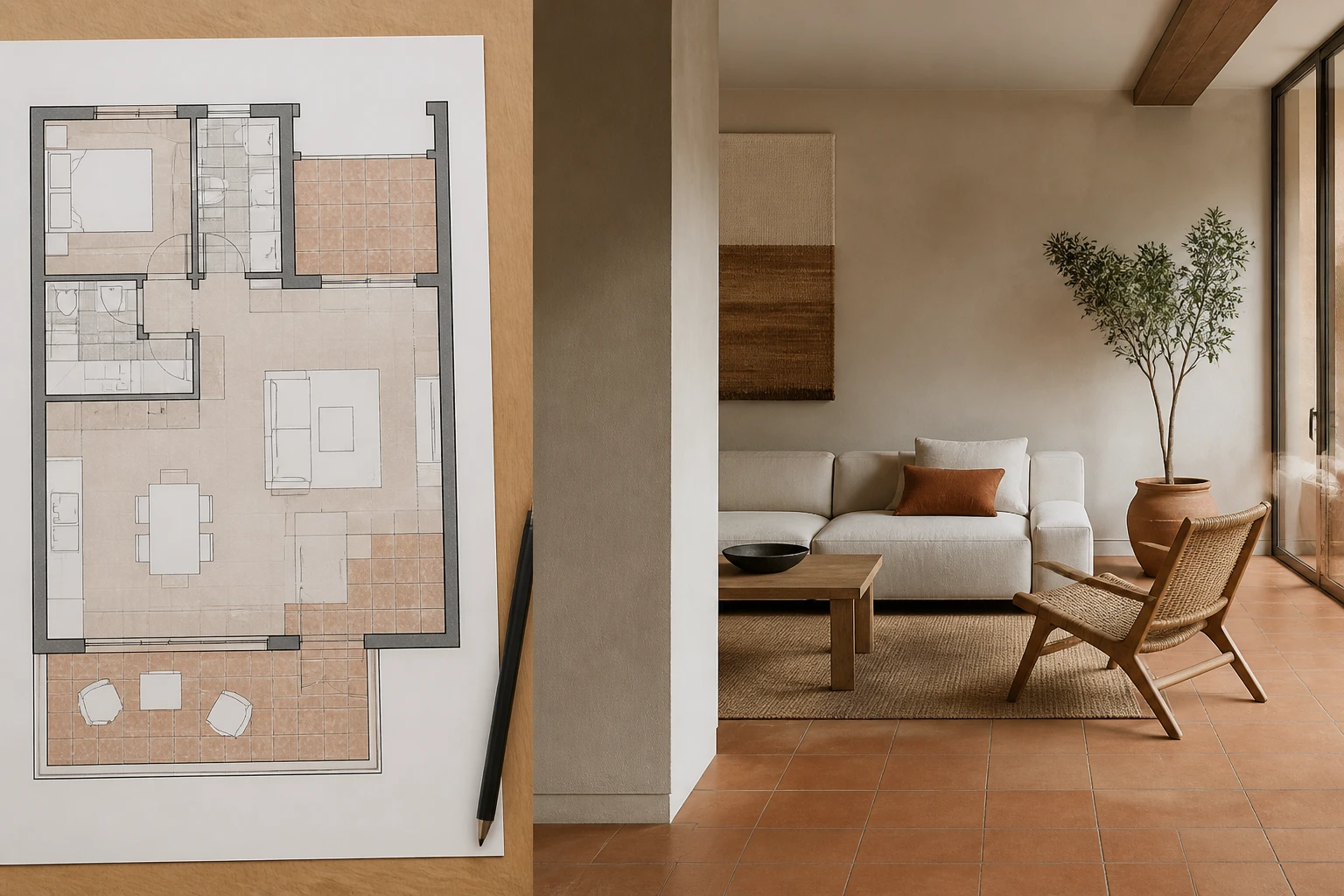

План зонирования пола и интерьер гостиной с плиточной раскладкой
Визуализация с планом помогает проверить границы материалов, ширину крайних рядов и положение швов относительно мебели.

Два честных варианта вместо десяти ракурсов

Когда направление спорное, ещё один красивый кадр не помогает. Нужны два одинаковых вида с разной раскладкой. Камера, свет, мебель и цвет остаются на месте; меняются только ось и первый ряд. Так заказчик сравнивает решение, а не настроение картинки.

Сравнивают не впечатления, а четыре точки: вход, кухонный остров, торцевые стыки на открытом участке и ряд у панорамного окна. Фраза «так просторнее» ничего не говорит мастеру. Ширина крайней доски и положение шва говорят.

Для крупного формата на плане показывают обрезанные элементы. Мелкий фрагмент у стены заметен и неудобен в работе, но симметрия тоже не самоцель: ради неё можно испортить рисунок у входа. Приоритет получают главная общая зона и открытые проходы. Участки под встроенной мебелью проверяют позже.

Что уходит в рабочий проект

После утверждения раскладку фиксируют без пространства для новой трактовки. В комплект входят план с направлением, размер элемента, базовая ось, привязка первого ряда и отмеченные переходы. Для рисунка со смещением указывают его шаг, для модульной схемы дают увеличенный фрагмент.

  • сверьте геометрию модели с последним обмерным планом;
  • подставьте фактический формат выбранного покрытия;
  • покажите торцевые стыки, а не только продольные линии;
  • проверьте крайние ряды в каждой связанной комнате;
  • закрепите границы покрытий размерами;
  • сохраните согласованный вид рядом с планом раскладки.

Перед выдачей комплектатор или мастер сверяет доступный формат, допустимый рисунок, переходы и последовательность работ. Если после этого ось сдвинулась, обновляют и план, и рендер. Две версии одного пола на объекте опаснее повторного экспорта.

Проверка заканчивается не одобрением красивого кадра, а совпадением трёх документов: модели, спецификации и плана. Тогда монтажнику не приходится выбирать ось за дизайнера уже на объекте.

Частые вопросы

Нужно ли показывать на визуализации каждый стык?

Нужно показать реальный размер элементов, продольные линии и торцевые стыки. Иначе рендер не передаст ритм выбранного покрытия и ширину крайних рядов.

От какой стены начинать раскладку?

Автоматически привязываться к стене не стоит: обмеры редко дают идеальный прямоугольник. Базой может стать заметная линия кухни, портала или другой части интерьера.

Как сравнить два направления пола?

Сделайте два вида с одной камерой, светом и мебелью. Меняйте только ось и положение первого ряда, затем сравните вход, остров, открытые стыки и край у окна.

Что передать мастеру кроме рендера?

Нужен план с направлением, размером элемента, базовой осью, привязкой первого ряда и границами покрытий. Для рисунка со смещением указывают его шаг.

Источники

  • Рабочая практика дизайн-студий: направление и стартовую ось раскладки фиксируют на плане, а не только на перспективном изображении.
  • Практика комплектования: масштаб текстуры проверяют по фактическим размерам выбранной планки или плитки.
  • Практика монтажа: крайние ряды и подрезку оценивают по всей связанной площади до начала укладки.
  • Практика авторского надзора: границы разных покрытий привязывают к дверям, мебели или другим измеримым элементам проекта.
