Отправная точка: 2,5 мм², но не ответ на всё

Для группы обычных бытовых розеток проектировщики чаще закладывают трёхжильный медный кабель с жилами 2,5 мм²: фаза, нейтраль и защитный проводник. Это понятная отправная точка для спальни, гостиной или коридора, а не универсальное разрешение подключать к одной линии любую технику.

Сечение и автомат работают парой. Автомат должен отключить линию раньше, чем проводник успеет опасно нагреться. Поэтому ставить автомат большего номинала только из-за того, что прежний выбивает, нельзя. Сначала выясняют суммарную нагрузку и условия прокладки, затем выбирают кабель, защиту и розетки как одну систему.

Для линии 2,5 мм² в квартирной практике часто применяют автомат 16 А. Но это не правило, которое можно механически перенести в любой щит: допустимый ток зависит от марки кабеля, способа прокладки, числа нагруженных жил и соседних линий. Финальный подбор делает проектировщик или электрик по расчёту.

Сначала разделите нагрузки

Главная ошибка появляется не в магазине, а на плане. Если все розетки кухни, комнат и прихожей собрать на одну линию, кабель придётся оценивать по общей одновременной нагрузке, а при аварии обесточится половина квартиры.

Розетки жилых комнат разумно разбить на несколько групп. Мощные стационарные приборы — электрическая варочная панель, духовой шкаф, водонагреватель, кондиционер — проверяют отдельно по паспортной мощности и схеме подключения. Для них нередко нужны собственные линии и свои аппараты защиты. Кабель 2,5 мм² нельзя назначать им по привычке.

Влажные зоны требуют не «кабеля потолще», а правильно выбранной защиты и размещения оборудования. Розеточные группы защищают устройством дифференциального тока в соответствии с проектом. Защитный проводник PE прокладывают вместе с фазой и нейтралью; заменять его перемычкой на нейтраль в розетке нельзя.

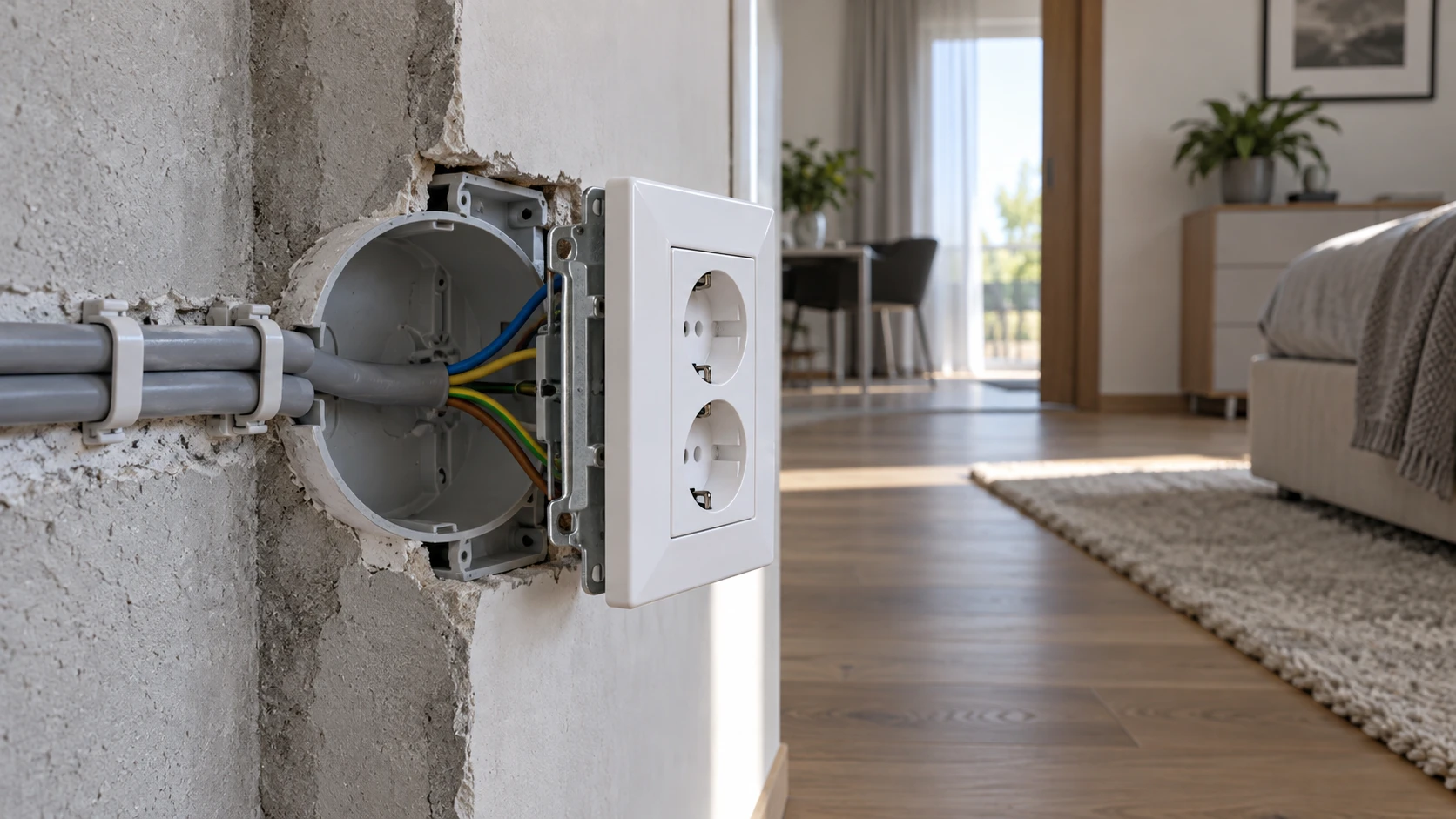

Розетки и электроприборы в готовом интерьере квартиры
Розетки распределены по предполагаемым сценариям нагрузки — интерьерная визуализация

Что меняет расчёт

Начните с мощности приборов, которые могут работать одновременно. Для однофазной бытовой сети грубую оценку тока получают делением мощности в ваттах на напряжение сети. Это только первый шаг: пусковые токи, характер нагрузки и коэффициент одновременности требуют профессиональной проверки.

Затем учитывают длину трассы. На длинном кабеле растут сопротивление и падение напряжения; прибор в дальней комнате может получать напряжение ниже расчётного, хотя автомат не отключается. Увеличение сечения иногда диктует не нагрев, а именно длина линии.

Есть и менее заметный фактор: охлаждение. Кабель в штробе, трубе, утеплителе или плотном пучке работает в разных температурных условиях. Несколько нагруженных линий рядом нагревают друг друга. Табличное допустимое значение тока поэтому проверяют с поправками на прокладку и температуру, а не берут с этикетки одного бухтового кабеля.

Для предварительной оценки соберите мощность, напряжение, длину линии и способ прокладки в калькуляторе сечения кабеля. Результат поможет задать электрику конкретные вопросы, но не заменит проект и проверку защиты.

Что передать электрику

  • План всех розеток с назначением, а не только точками на стенах.
  • Мощность стационарной техники из паспортов и места её подключения.
  • Длину каждой трассы от щита до дальней точки.
  • Способ прокладки кабеля и участки, где линии идут плотным пучком.
  • Предлагаемые сечение, номинал автомата и параметры дифференциальной защиты для каждой группы.

На приёмке сверьте маркировку линий в щите с планом и попросите результаты электрических измерений. По одному цвету оболочки или надписи «2,5» нельзя понять, правильно ли собрана и защищена вся цепь.

Частые вопросы

Хватит ли 2,5 мм² для всех розеток квартиры?

Нет. Это частая отправная точка для обычных розеточных групп, но мощные приборы, длинные трассы и особые условия прокладки рассчитывают отдельно.

Какой автомат ставят на линию 2,5 мм²?

В квартирной практике часто применяют 16 А, однако номинал выбирают вместе с кабелем по условиям прокладки и нагрузке.

Можно ли увеличить автомат, если он выбивает?

Нет. Сначала нужно найти перегрузку или неисправность и проверить, выдерживают ли кабель и розетки новый ток.

Нужна ли отдельная линия для духовки?

Решение принимают по паспортной мощности и схеме подключения. Мощную стационарную технику проверяют отдельно; ей нередко назначают собственную линию.

Источники

  • Правила устройства электроустановок: выбор проводников по допустимому длительному току и требования к защитным мерам.
  • СП 256.1325800.2016: проектирование и устройство электроустановок жилых и общественных зданий.
  • Серия ГОСТ Р 50571: выбор электрооборудования, проводников и защита от поражения электрическим током.
