Канал диаметром 100 мм иногда пытаются оставить за вытяжкой с выходом 150 мм: мебель уже заказана, отверстие пробито, а переходник стоит недорого. На бумаге всё соединяется. В работе узкое место увеличивает скорость воздуха, шум и сопротивление, поэтому прибор не выдаёт тот расход, который указан для свободного выхода.
Что считать
Для первого подбора нужны две величины: расчётный расход воздуха L в м³/ч и выбранная скорость v в м/с. Площадь живого сечения находят по формуле S = L / (3600 × v). Для круглого канала из площади получают диаметр; у прямоугольного перемножают внутреннюю ширину и высоту.
Считать надо именно внутреннее свободное сечение. Стенка трубы, рамка решётки, обратный клапан и гибкий рукав уменьшают проход. Два канала с одинаковым наружным размером поэтому могут работать по-разному.
Паспортный расход вытяжки нельзя без проверки подставлять как гарантированный результат. Производительность падает на длинной трассе, поворотах, переходах и решётках. Для окончательного выбора нужны характеристика вентилятора и расчёт сопротивления всей линии, а не одного прямого участка.
Быстрый пример
Допустим, для предварительной оценки взят расход 300 м³/ч. При скорости 3 м/с требуется около 0,0278 м² живого сечения. Это соответствует круглому каналу примерно 188 мм. Если в расчёте принять 5 м/с, получится около 146 мм, но поток станет быстрее и обычно шумнее.
Этот пример показывает, почему нельзя выбирать трубу по принципу «поместилась над шкафом». Скорость не назначают вслепую: её связывают с допустимым шумом, сопротивлением трассы и возможностями вентилятора. Для первичной проверки удобно внести расход, форму и размеры в калькулятор вентиляции, а затем отдать схему проектировщику или монтажнику.
Почему трасса важнее переходника

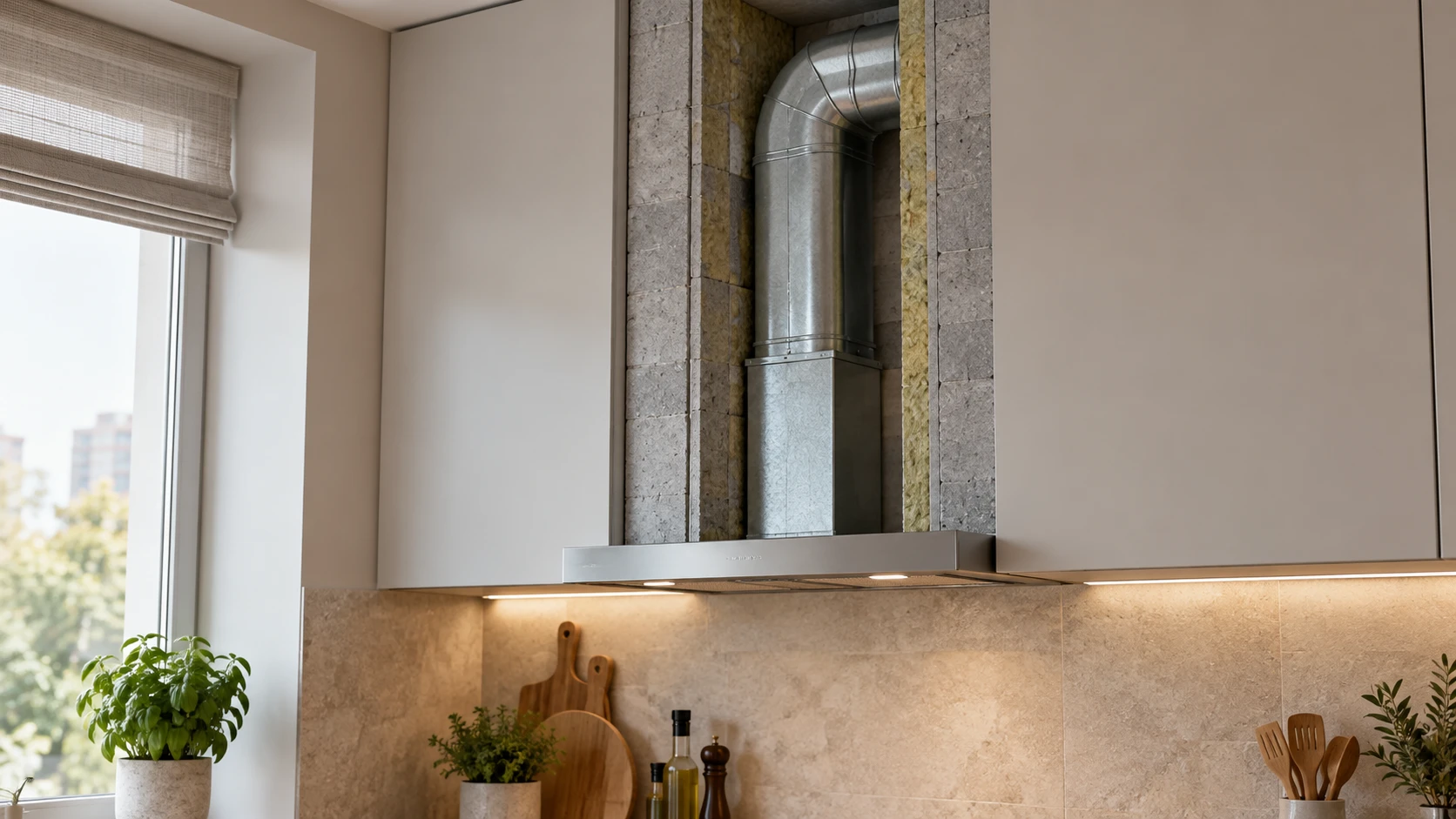

Переход с круглого канала на плоский сам по себе не ошибка. Ошибка начинается, когда плоский участок заметно меньше по площади. Например, круглый канал 150 мм имеет площадь около 177 см². Прямоугольный канал 60 × 120 мм даёт лишь 72 см²: проход уменьшается более чем вдвое.
Каждый резкий поворот тоже требует напора. Плавный отвод лучше короткого колена под прямым углом, а два последовательных поворота хуже одного. Гофра удобна при монтаже, но её рельеф создаёт дополнительное сопротивление и шум; если без неё не обойтись, участок делают коротким и полностью растягивают.

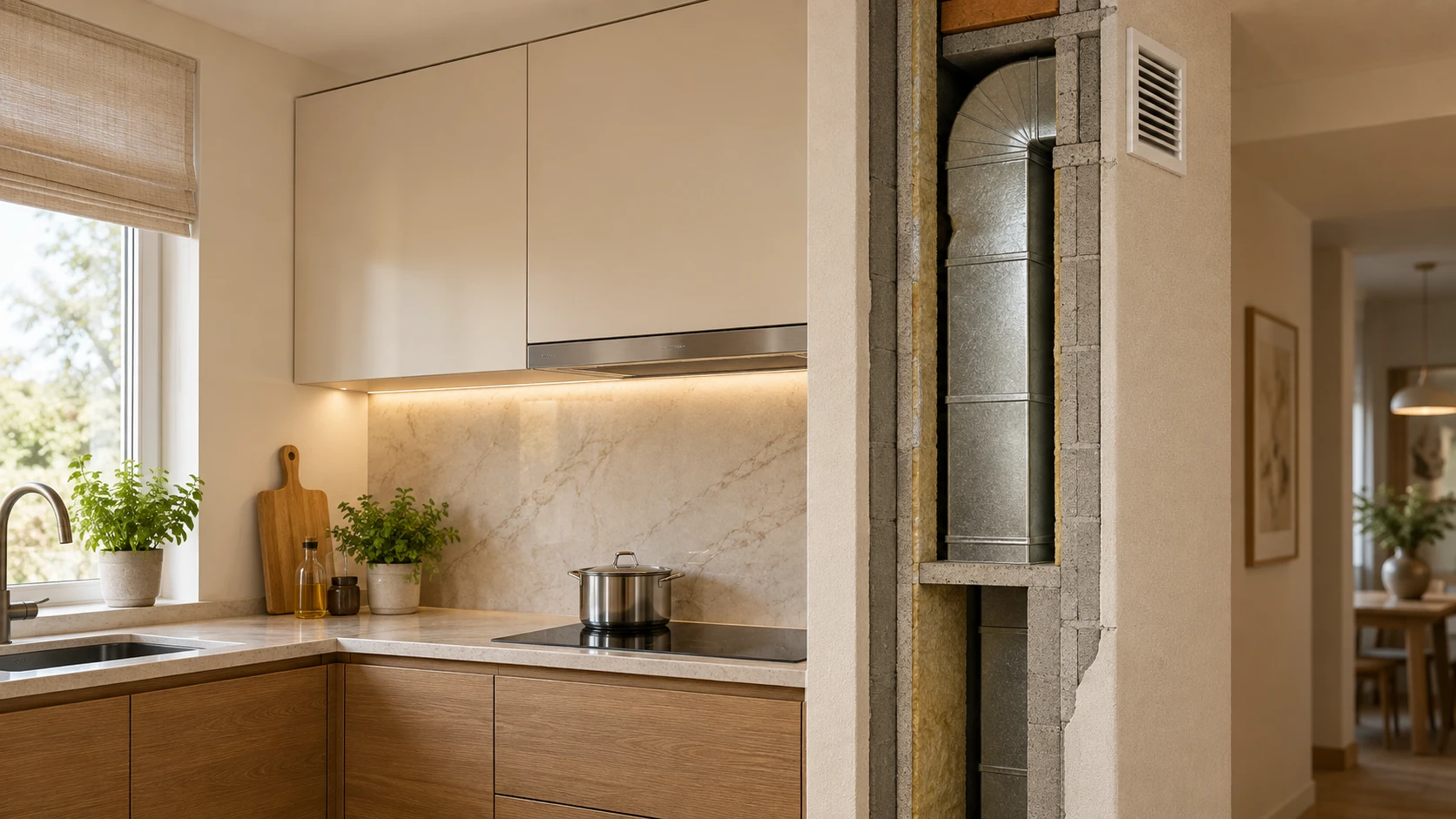

Отдельный вопрос — общедомовая вентиляция. Кухонная вытяжка с вентилятором и естественная вытяжная решётка работают в разных режимах. Нельзя просто перекрыть штатное отверстие трубой и считать задачу решённой: подключение должно соответствовать устройству дома и сохранять предусмотренный воздухообмен при выключенном приборе.
Чек-лист до монтажа
- Запишите расход, для которого подбирается канал, и режим работы вытяжки.
- Сверьте диаметр выходного патрубка и минимальный размер канала в инструкции прибора.
- Посчитайте внутреннюю площадь каждого участка, перехода и решётки.
- Нанесите на план длину трассы, число поворотов и положение обратного клапана.
- Проверьте, куда подключается вытяжка и остаётся ли путь для естественного воздухообмена.
- Согласуйте канал до заказа верхних шкафов и потолочных коробов.
Если шкаф уже ограничил высоту канала, уменьшать сечение молча не стоит. Сначала пересчитывают скорость и потери, затем выбирают: изменить мебель, сократить трассу или взять вентилятор, рабочая характеристика которого подходит к получившемуся сопротивлению.
Частые вопросы
Можно ли сузить канал после патрубка вытяжки?
Только после расчёта всей трассы. Заужение повышает скорость и сопротивление, а фактический расход обычно падает.
Круглый канал всегда лучше прямоугольного?
Нет. Важны живое сечение, длина и повороты. Плоский канал работает нормально, если его площадь не стала узким местом.
Можно ли взять производительность вытяжки из паспорта?
Можно использовать её как исходную точку, но не как гарантированный расход в готовой трассе. Повороты, решётки и заужения добавляют сопротивление.
Почему гофра шумит сильнее?
Рельефная стенка мешает потоку и добавляет сопротивление. Гибкий участок лучше делать коротким и полностью растянутым.
