Монтажник отмерил 100 мм от стяжки, но после укладки покрытия под радиатором осталось 75 мм. Сверху подоконник забрал ещё два сантиметра. Ошибка возникла до сверления стены: в расчёте смешали черновые и чистовые отметки.

Три рабочих зазора

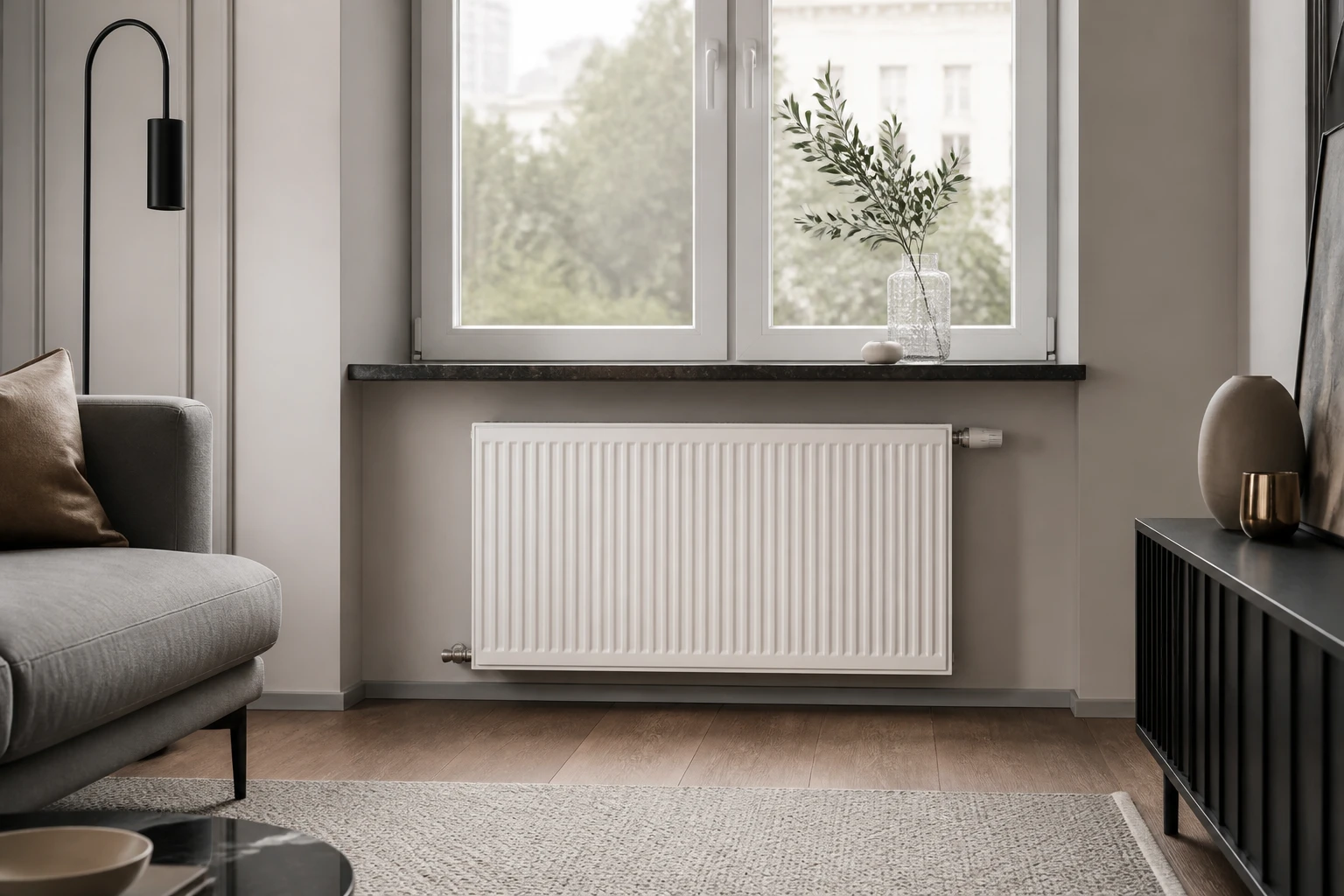

Для обычного настенного радиатора под окном берут три стартовых размера: 80–120 мм от чистого пола до нижней кромки, 60–80 мм от верхней кромки до подоконника и 30–50 мм от готовой стены до задней поверхности. Это ориентиры для компоновки, а не замена монтажной инструкции. У конкретной модели могут отличаться кронштейны, глубина и допустимые минимумы.

Нижняя щель подаёт воздух к прибору и оставляет место для уборки. Через верхнюю нагретый поток выходит к окну. Задний отступ даёт воздуху пройти вдоль стены и позволяет добраться до креплений. Когда одну из щелей сжимают до нескольких сантиметров, радиатор может уместиться на чертеже, но обслуживать его и пропускать через него воздух становится сложнее.

Слишком высокий монтаж тоже не спасает. Прибор отрывается от зоны у пола, а трубы приходится вести к новой отметке. Рабочее положение ищут сразу по трём ограничениям: паспорту радиатора, высоте подоконника и готовому уровню пола.

Как проверить, поместится ли радиатор

Сначала измерьте расстояние от будущего чистого пола до нижней плоскости подоконника. Из него вычтите высоту радиатора и два выбранных зазора. Если остаток отрицательный, прибор в эту нишу не помещается. Если остаются считаные миллиметры, проверьте паспортные минимумы и монтажные размеры, прежде чем размечать кронштейны.

Пример: от чистого пола до подоконника 800 мм, радиатор высотой 500 мм. При 100 мм снизу над прибором остаётся 200 мм. В проёме высотой 650 мм тот же расчёт даёт лишь 50 мм сверху. Здесь выбирают более низкий прибор, меняют отметку подоконника или схему подключения. Сжимать верхнюю щель на глаз нельзя.

Чистовой ноль включает покрытие, клей либо подложку. Отметку переносят лазером именно от него, а не от плиты или стяжки. Затем на стене фиксируют низ и верх корпуса, оси кронштейнов, точки труб и место термоголовки. Соседнее окно не годится как эталон: подоконники могут стоять на разных отметках.

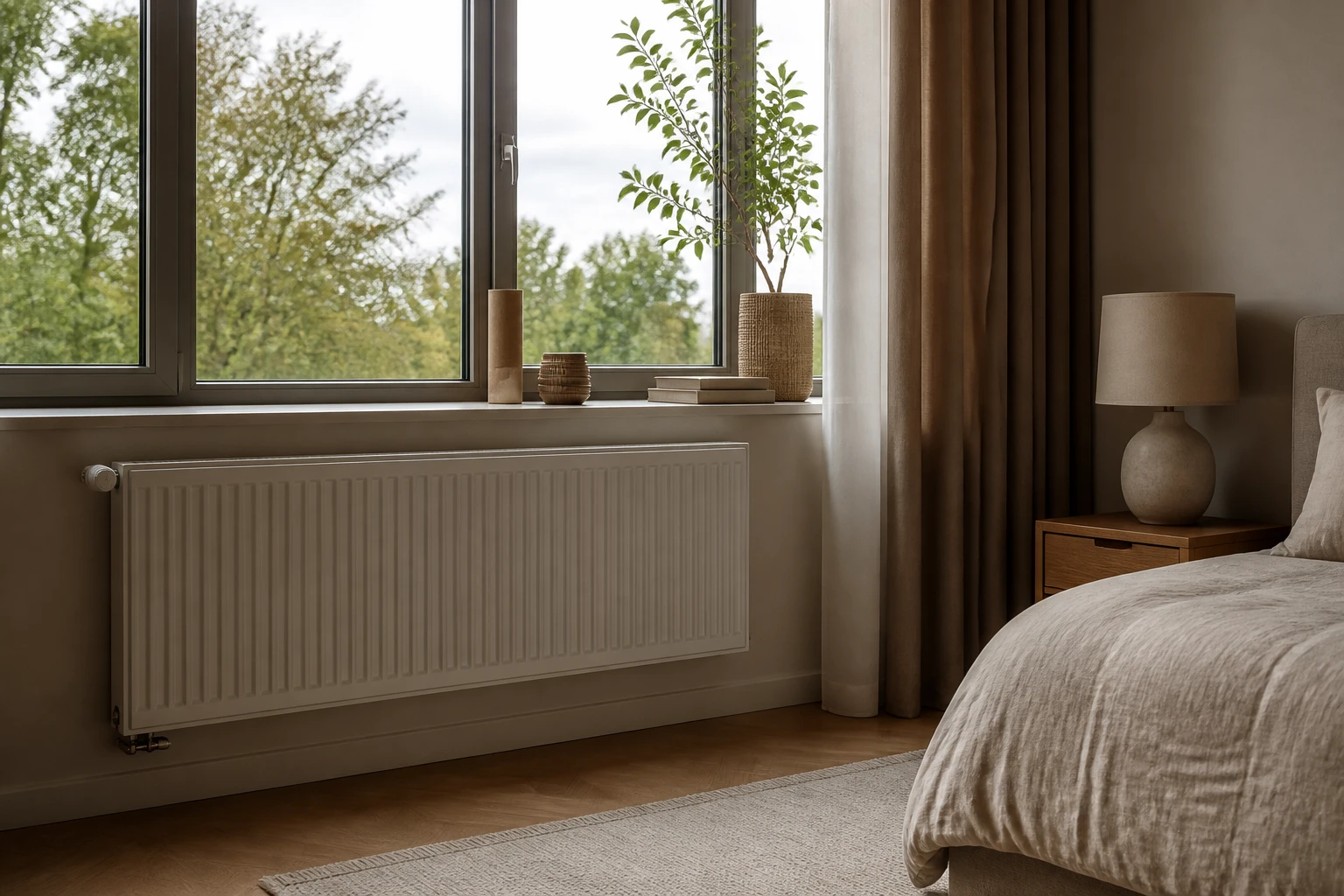

Радиатор под подоконником и свободные зоны над и под прибором
Свободные зоны над и под прибором в готовом интерьере — визуализация

Что мешает воздуху

Глубокий подоконник нависает над радиатором и разворачивает тёплый поток в комнату. Одного формального зазора по высоте тогда может не хватить. Глубину полки, решётку в ней и положение прибора решают до изготовления подоконника и отделки откосов.

Сплошной экран перекрывает вход снизу и выход сверху. Перфорация только на фасаде не освобождает эти пути. Термоголовка внутри короба к тому же чувствует нагретый воздух рядом с прибором, а не температуру комнаты. Экран проверяют в одной компоновке с радиатором.

Штора до пола, диван вплотную и столешница над батареей создают похожую помеху. После расстановки мебели к вентилю и соединениям должен оставаться доступ: радиатор придётся регулировать, очищать и осматривать.

Проверка перед монтажом

  1. Зафиксируйте отметку чистого пола с учётом покрытия и клеевого слоя или подложки.
  2. Измерьте расстояние до низа подоконника в готовом виде, включая его толщину.
  3. Возьмите монтажную высоту выбранного радиатора из паспорта, а не из названия типоразмера.
  4. Проверьте нижний, верхний и задний зазоры, кронштейны, подводку и место для термоголовки.
  5. Согласуйте экран, шторы и мебель до сверления стены.

Быстро сверить исходные данные можно в калькуляторе радиаторов. Его результат помогает проверить компоновку, но не заменяет паспорт прибора и проект системы отопления.

Частые вопросы

Сколько оставить от пола до радиатора?

Рабочий ориентир для обычного настенного прибора — 80–120 мм от чистого пола.

Какой зазор нужен до подоконника?

Обычно закладывают 60–80 мм, затем сверяют минимум с паспортом радиатора и глубиной подоконника.

Можно ли считать высоту от стяжки?

Только если прибавить всю конструкцию чистого пола. Надёжнее сразу вести разметку от будущего чистового нуля.

Что делать, если радиатор не помещается?

Пересмотреть высоту прибора или подоконника и схему подключения до монтажа, не сжимать зазоры произвольно.

Источники

  • Монтажные инструкции производителей панельных и секционных радиаторов: минимальные зазоры, положение кронштейнов и требования к подключению.
  • Паспорта отопительных приборов: фактическая высота, монтажные размеры и ограничения для конкретной модели.
  • Практика проектирования водяного отопления: свободный вход воздуха снизу, выход сверху и доступ к арматуре.
