Лампочка загорелась, зарядка работает, автоматы стоят ровным рядом. Такая демонстрация занимает пять минут и почти ничего не говорит о качестве монтажа. Ошибка может оставаться под штукатуркой, подпись на щите не совпадать с фактической линией, а защитный аппарат — не соответствовать проекту.

Поэтому электрику принимают не одним обходом, а минимум в два этапа. Первый проводят до закрытия штроб и зашивки конструкций: видны трассы, соединения и положение подрозетников. Второй — после сборки щита и чистовой установки механизмов. Электрические измерения выполняет специалист с подходящими приборами; владельцу не нужно снимать крышку щита или касаться открытых проводников.

Сначала соберите то, с чем будете сверять

Начните не с розеток, а с актуального плана. На нём должны быть точки подключения, выключатели, светильники, выводы для стационарной техники и номера групп. Если во время ремонта розетку перенесли, изменение сначала переносят в исполнительную схему. Иначе через год новый владелец или мастер будет искать кабель по устаревшему чертежу.

Второй документ — ведомость щита: какая линия подключена к каждому аппарату и что она питает. Для мощного оборудования сверяют паспортные требования и проектное решение. Универсального набора автоматов для любой квартиры нет.

До приёмки запросите акты на скрытые работы и результаты измерений, если они предусмотрены договором. Фотографии открытых трасс делайте с привязкой к углам, полу и потолку: общий кадр комнаты не поможет перед сверлением стены.

Что смотреть, пока трассы открыты

На черновом этапе легко исправить то, что после покраски потребует нового ремонта. Сверьте маршруты с планом, проверьте вводы в монтажные коробки и убедитесь, что соединения не спрятаны в недоступных местах. Распределительная коробка, если она есть в проекте, должна оставаться доступной для осмотра и ремонта.

На видимой оболочке кабеля не должно быть порезов, заломов и участков, пережатых крепежом. Проходы через конструкции и соседство с трубами оценивают по проекту.

Проверьте геометрию подрозетников и выводов. Рамка из пяти механизмов выдаст отклонение, которое одиночная коробка скрывает. Высоты и расстояния сверяют с дизайн-планом, мебелью и техникой: розетка за направляющей ящика формально существует, но пользоваться ею нельзя. Особенно внимательно смотрят кухню, санузел и встроенные шкафы, где цена промаха выше.

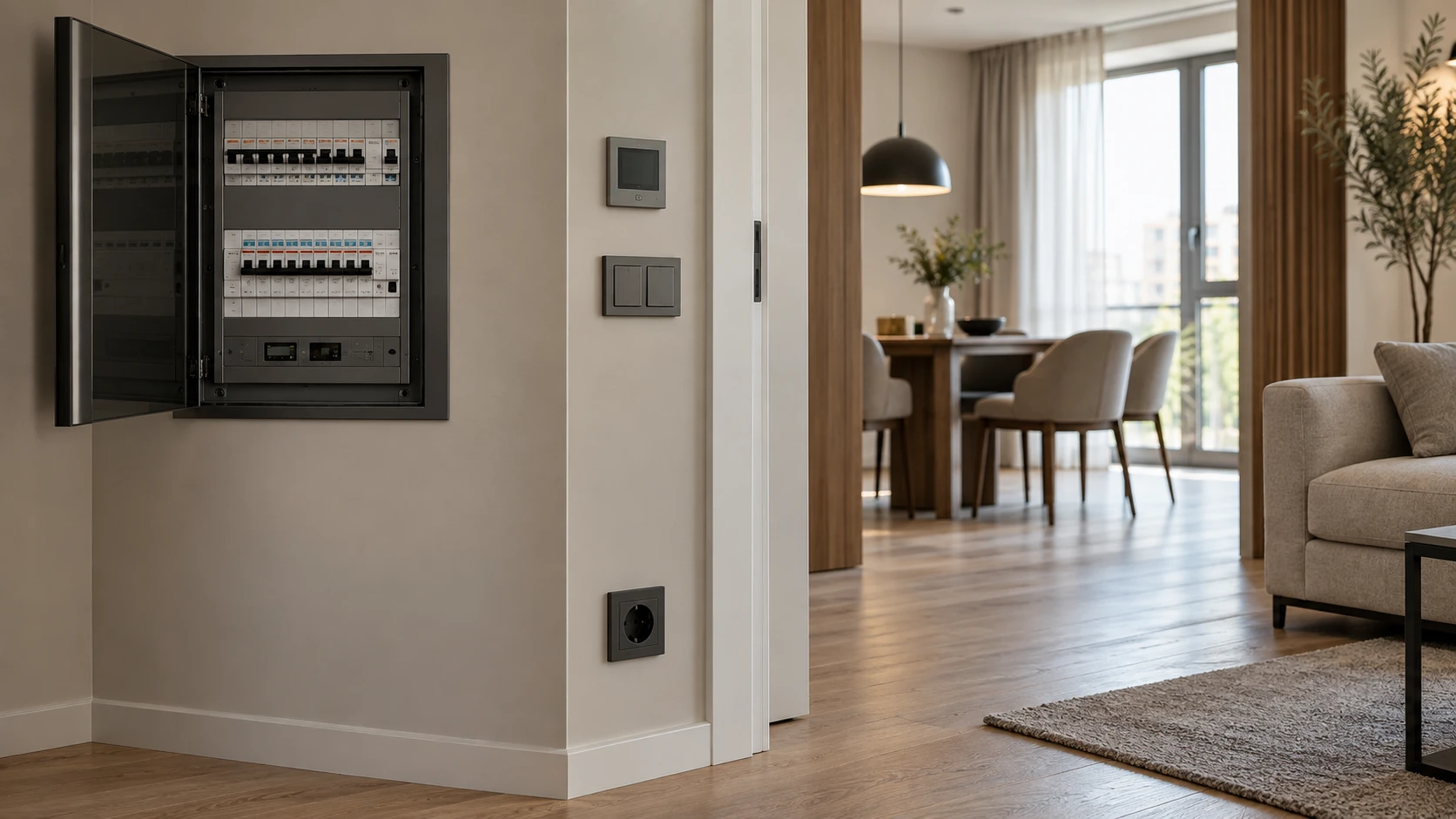

Осмотр квартирного электрощита и маркировки линий
Сверка маркировки линий в квартирном щите — интерьерная визуализация

Щит должен читаться без догадок

У готового щита есть понятная логика. Аппараты подписаны по назначению, а маркировка совпадает с планом и фактическими потребителями. Надписи «комната» мало, если комнат три; лучше «спальня — розетки» или «кухня — рабочая поверхность». Отключайте линии по одной и проверяйте, что именно перестало работать. Так быстро находятся перепутанные подписи и неожиданно объединённые помещения.

Номиналы и типы защитных аппаратов сравнивает с проектом электрик или инженер технадзора. Внешне аккуратный щит не подтверждает правильность расчёта. Специалист также проверяет соединения, разделение рабочих и защитных проводников, качество заделки жил и соответствие схемы собранному щиту. Делать это под напряжением без квалификации опасно.

Кнопка «Тест» на устройстве дифференциальной защиты должна вызывать отключение согласно инструкции изготовителя. Но нажатие кнопки проверяет механизм, а не заменяет приборное измерение параметров срабатывания и всей защитной цепи. Если кнопка ничего не отключила, линию не принимают до выяснения причины.

Розетки, выключатели и выводы проверяют по сценарию

Пройдите квартиру по плану слева направо. Для каждой точки отметьте: место, крепление и соответствие проекту. Вилки не должны вытаскивать розетку из стены, клавиши — цепляться за рамку, а многопостовые рамки — выгибаться.

Затем воспроизведите сценарии. Проходной свет должен управляться из всех запланированных мест. Выключатель у кровати — гасить нужную группу, вывод зеркала — включаться так, как указано в проекте. Слаботочные выводы проверяют отдельно: одинаковая рамка не подтверждает, что кабель оконцован и протестирован.

Для стационарной техники важна не только точка, но и доступ к отключению после установки мебели. Штепсель посудомоечной машины не должен оказаться навсегда за её корпусом, если проект предусматривает соседний шкаф. Выводы подсветки, вытяжки и кондиционеров подписывают до того, как их скроет корпус или потолок.

Без измерений остаётся слепая зона

Бытовой тестер розеток полезен как подсказка, но не заменяет приёмо-сдаточные измерения. Специалист проверяет непрерывность защитных проводников, сопротивление изоляции, параметры цепи отключения и работу дифференциальной защиты. Набор испытаний определяют схема установки и проект. Результаты фиксируют числами и привязывают к конкретным линиям.

Протокол без адреса объекта, даты, перечня линий и результатов трудно связать с квартирой. Сравните названия групп в нём с ведомостью щита. Если измерена «розеточная сеть», а в щите шесть отдельных розеточных линий, попросите объяснить, как проводилась проверка и к какой группе относится каждое значение.

Любой нагрев, треск, запах, искрение или самопроизвольное отключение — причина остановить проверку и вызвать электрика.

Итоговый чек-лист для заказчика

  • Актуальный план точек совпадает с выполненными работами.
  • Есть исполнительная схема или понятные фотографии скрытых трасс с привязками.
  • Подрозетники и выводы стоят на проектных высотах и не конфликтуют с мебелью.
  • Видимые оболочки кабелей целы, скрытые соединения не оставлены без доступа.
  • Каждый аппарат в щите подписан, подпись проверена отключением соответствующей линии.
  • Розетки и выключатели закреплены, рамки ровные, все световые сценарии работают.
  • Дифференциальная защита реагирует на кнопку «Тест», а её параметры проверены прибором.
  • Получены протоколы измерений с датой, адресом, перечнем линий и результатами.
  • Замечания записаны по помещениям, снабжены фото и сроком исправления.

Перед обходом можно оценить состав щита в калькуляторе автоматов. Он помогает подготовить вопросы по группам и защите, но не подменяет проект и измерения на объекте.

Не подписывайте акт с формулировкой «электрика не работает». Укажите комнату, номер точки или аппарата, наблюдаемый дефект и способ повторной проверки: например, «автомат QF7 отключает розетки спальни и коридора, хотя по ведомости отвечает только за спальню». Такой пункт можно проверить и закрыть без спора о смысле слов.

Частые вопросы

Можно ли принять электрику, если все розетки работают?

Нет. Работа розеток не подтверждает состояние изоляции, защитного проводника и правильность срабатывания защиты. Нужны сверка с проектом и приборные измерения.

Нужно ли проверять электрику до штукатурки?

Да. До закрытия трасс можно осмотреть оболочки кабелей, соединения, маршруты и положение подрозетников, а затем сохранить фотографии с привязками.

Достаточно ли нажать кнопку «Тест» на защите?

Нет. Кнопка проверяет механизм устройства, но не заменяет измерение параметров срабатывания и проверку защитной цепи.

Что заказчик может проверить сам?

Он может сверить точки с планом, проверить крепление механизмов, световые сценарии и соответствие подписей в щите. Вскрытие щита и приборные измерения оставляют специалисту.

Источники

  • Правила устройства электроустановок: защитные меры, выбор аппаратов и устройство квартирных сетей.
  • СП 256.1325800.2016: проектирование и монтаж электроустановок жилых и общественных зданий.
  • ГОСТ Р 50571.6: проверка низковольтных электроустановок после монтажа.
  • Правила технической эксплуатации электроустановок потребителей электрической энергии: организация осмотров, испытаний и обслуживания.
