У панели мощностью около 7 кВт ток при однофазном подключении получается близким к 32 А. Поэтому привычные для розеток 2,5 мм² здесь нельзя назначать автоматически. В типовой квартире электрик часто приходит к медному кабелю 3×6 мм², но это ориентир, а не готовое решение для любой кухни.

С чего начать расчёт

Первый документ нужен не от кабельного завода, а от производителя панели. В инструкции указаны максимальная подключаемая мощность, допустимые схемы и расположение клемм. Название модели без этих данных мало помогает: внешне похожие панели могут по-разному подключаться к сети.

Для предварительной оценки однофазной линии мощность делят на напряжение сети. Например, 7,2 кВт при 230 В дают примерно 31 А. Это расчёт нагрузки, но ещё не сечение кабеля: дальше учитывают способ прокладки, температуру, соседние нагруженные линии и длину трассы.

Подберите исходные данные в калькуляторе сечения кабеля, а итог проверьте с электриком по проекту щита и инструкции панели.

Как выбирать сечение

Для стационарной варочной панели нужна собственная линия от щита. Кабель должен длительно выдерживать рабочий ток, а автомат — защищать кабель, а не только прибор. Нельзя сначала купить автомат «на мощность панели», а затем подбирать под него любой провод, который уже лежит на объекте.

Чаще всего при однофазном вводе и мощности панели до 7,4 кВт рассматривают медную линию 3×6 мм²: фаза, нейтраль и защитный проводник. Но закрытый утеплённый короб, пучок линий или длинная трасса меняют условия охлаждения и падение напряжения. Тогда проектировщик проверяет расчёт заново, а не повышает номинал автомата.

На короткой трассе спор обычно идёт вокруг допустимого тока. На длинной добавляется потеря напряжения: часть напряжения уйдёт на кабеле, а сам он будет греться сильнее. Поэтому фраза «у соседа работает на таком же» ничего не доказывает — длина и прокладка могут быть другими.

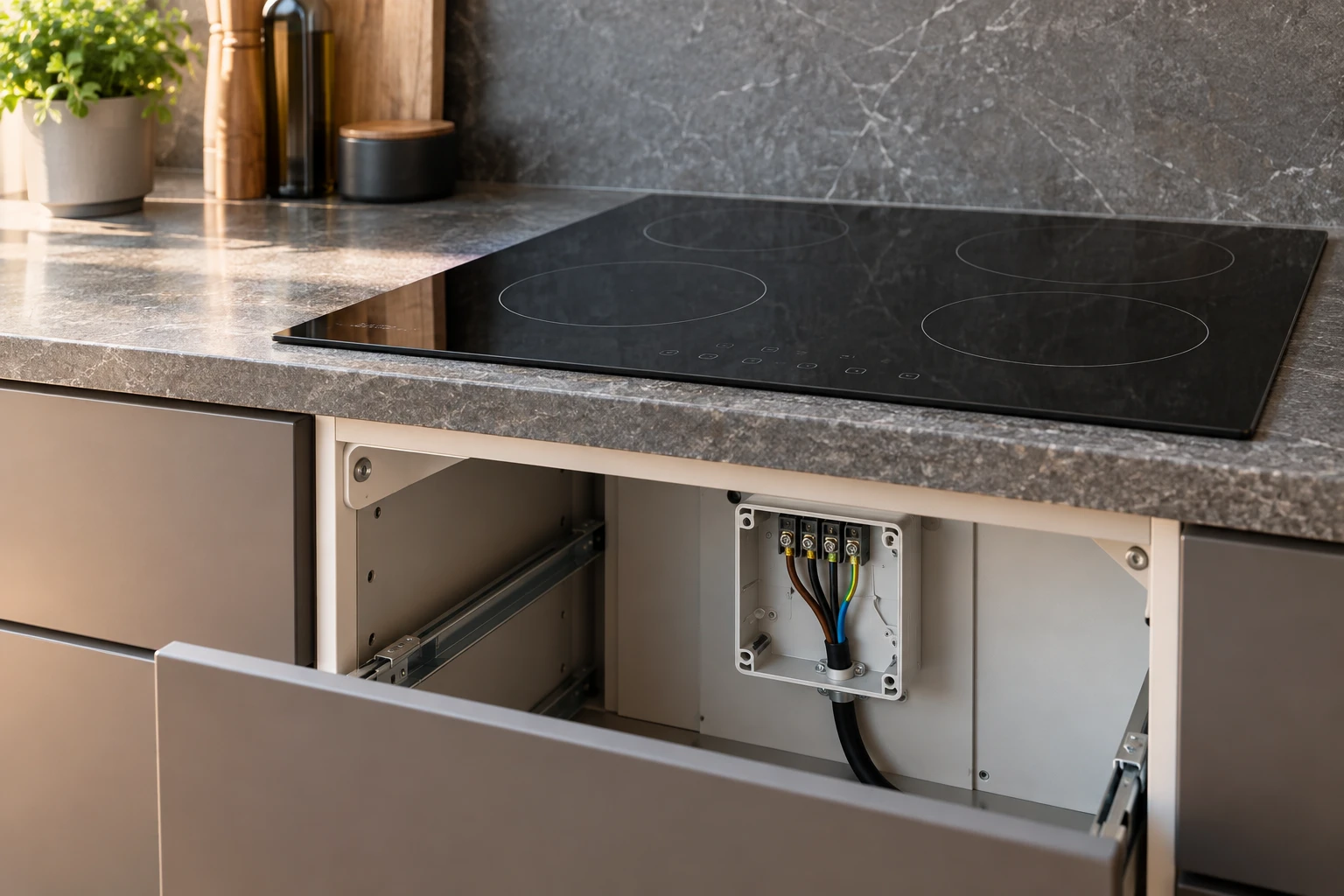

Подключение кабеля к варочной панели на кухне
Точку подключения оставляют доступной после сборки мебели; интерьерная визуализация

Почему схема подключения меняет ответ

Одна и та же панель может допускать однофазную или многофазную схему. При распределении нагрузки по фазам ток в каждом проводнике ниже, но просто заменить 3×6 мм² на пятижильный кабель меньшего сечения нельзя. Такая возможность должна быть в инструкции, а схема — соответствовать вводу квартиры и щиту.

Перемычки на клеммнике ставят ровно по схеме производителя. Ошибка здесь опаснее неверной подписи в щите: часть панели может не включиться, а контакт — перегреваться. Гибкий шнур самой панели и стационарный кабель в стене тоже не считают взаимозаменяемыми. Их соединяют подходящим способом в доступной точке, без скрутки, спрятанной за кухней.

Розетку или клеммную коробку не размещают прямо за корпусом панели, где мешают вентиляции и недоступны после монтажа. Конкретное место согласуют с чертежом кухни и требованиями инструкции: подключение должно остаться обслуживаемым.

Что передать электрику

  • модель панели, её полную мощность и страницу со схемами подключения;
  • число фаз, выделенную мощность квартиры и схему щита;
  • длину трассы и способ прокладки на всём пути;
  • место вывода кабеля с привязкой к кухонным шкафам;
  • сечение, материал и число жил уже проложенного кабеля, если ремонт начат.

До закрытия штроб электрик должен согласовать связку целиком: кабель, автоматическую защиту, способ подключения и клеммы панели. Если существующая линия не проходит расчёт, ограничение мощности в настройках панели может быть допустимым только тогда, когда оно предусмотрено производителем и зафиксировано при настройке. Это не универсальная замена новой линии.

Частые вопросы

Хватит ли кабеля 3×2,5 мм²?

Для мощной панели при однофазном подключении назначать его по привычке нельзя. Нужен расчёт по мощности, прокладке, длине линии и защите.

Всегда ли нужен кабель 3×6 мм²?

Нет. Это частый ориентир для однофазной линии панели мощностью около 7 кВт, но окончательное сечение зависит от условий прокладки и длины трассы.

Можно ли подключить панель к обычной розеточной группе?

Стационарную варочную панель подключают по отдельной линии от щита. Обычная розеточная группа для такой нагрузки не рассчитана автоматически.

Когда нужен пятижильный кабель?

Когда ввод и инструкция панели допускают многофазную схему. Число жил и их сечение выбирают по этой схеме, а не только по общей мощности.

Источники

  • инструкция изготовителя конкретной панели: мощность, схемы и перемычки клеммника;
  • расчёт нагрузки линии и падения напряжения по длине трассы;
  • таблицы допустимого тока кабеля с учётом способа прокладки и группировки линий.
