На одном метре ошибка кажется мелкой. На четырёх метрах она превращается в 8–12 см перепада, которые приходится прятать в стяжке, подиуме или коробе. Поэтому трассу канализации раскладывают до того, как утверждены высоты пола и мебели.
Два числа для старта
Для внутренней самотёчной разводки частного дома или квартиры рабочий ориентир такой: труба диаметром 40–50 мм опускается примерно на 3 см на каждом метре, труба 110 мм — примерно на 2 см. В записи на плане это выглядит как 0,03 и 0,02.
Формула простая: перепад равен длине горизонтального участка, умноженной на уклон. Три метра трубы 50 мм дают 9 см перепада. Пять метров трубы 110 мм — 10 см. Считать следует по длине самой трассы, а не по прямой между сантехническим прибором и стояком.
Это отправные величины, а не разрешение собирать систему по одной таблице. Диаметр, расход, число поворотов, отметка входа в стояк и доступ для обслуживания должны сходиться в одном решении. Для длинного выпуска и наружной сети нужен проектный расчёт.
Считать всю трассу, а не один метр

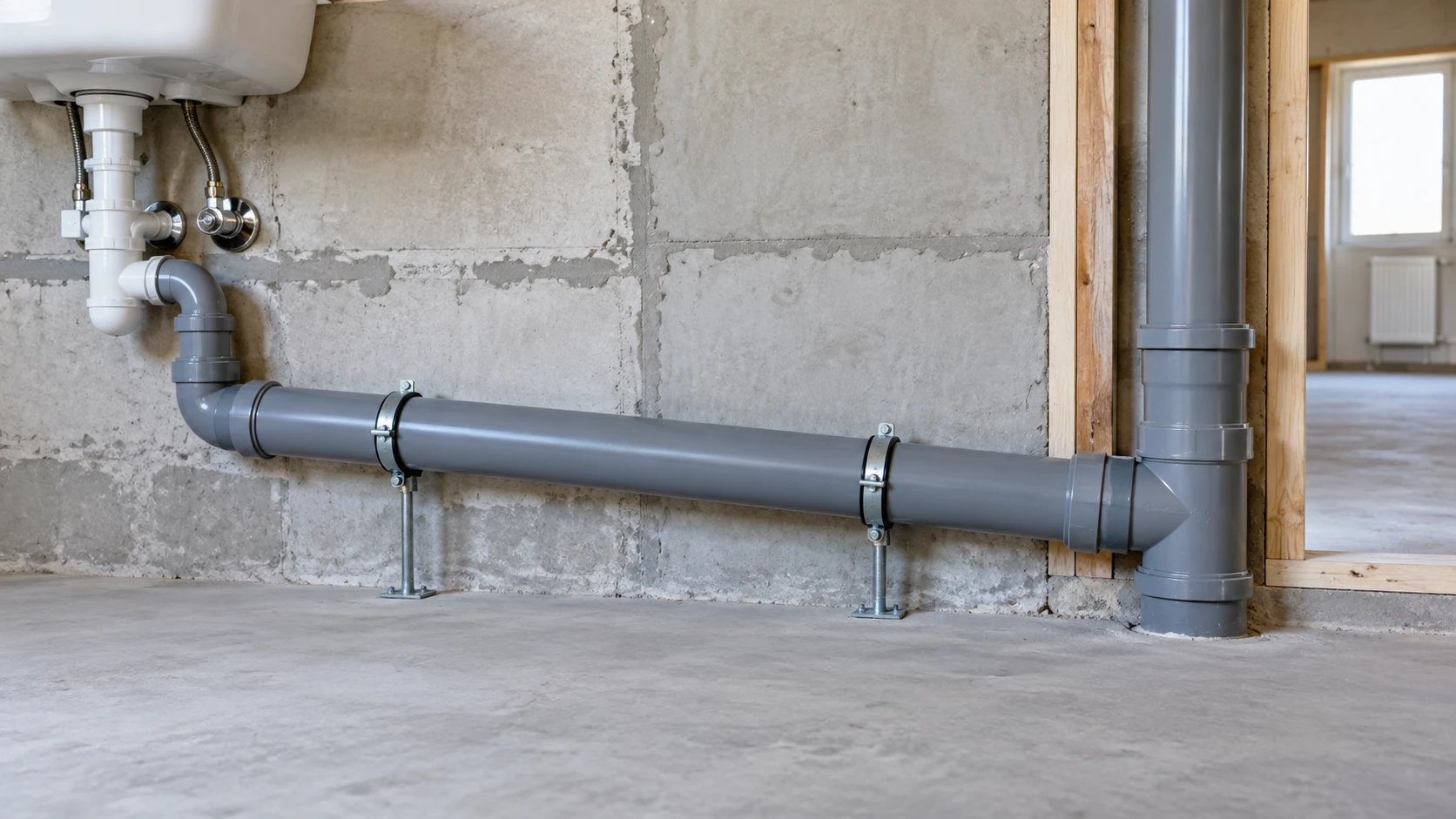

Сначала на плане отмечают точку выхода из сифона или прибора и фактическую отметку входа в стояк. Затем прокладывают маршрут с поворотами и измеряют его длину. К расчётному перепаду добавляются размеры фитингов, раструбов и пространство для креплений. Только после этого видно, помещается ли труба в конструкцию пола.
Например, от душа до стояка по стенам набирается 3,6 м трубы 50 мм. При уклоне 3 см/м нижний конец окажется на 10,8 см ниже верхнего. Если доступная высота короба всего 8 см, монтажник не сможет исправить геометрию аккуратностью. Нужно сокращать маршрут, менять отметки или пересматривать планировку.
Быстро проверить перепад можно в калькуляторе уклона канализации. Введите длину и выберите диаметр, а результат перенесите на разрез с высотными отметками. Калькулятор считает геометрию; решение по диаметру и подключению остаётся за проектировщиком.
Где уклон теряется
Первая ошибка — мерить от чернового пола, хотя итоговая отметка ещё не определена. После стяжки, гидроизоляции и плитки выпуск прибора оказывается выше или ниже расчётной точки. Вторая — считать кратчайшее расстояние: два обхода угла добавляют длину, а вместе с ней и перепад.
Третья ошибка выглядит как запас: трубу наклоняют сильнее. Но избыточный уклон не лечит неудачную трассу. Вода проходит быстрее твёрдых включений, внутри остаются отложения. Резкие переломы ещё хуже: участок работает неравномерно, хотя начало и конец стоят на правильных отметках.

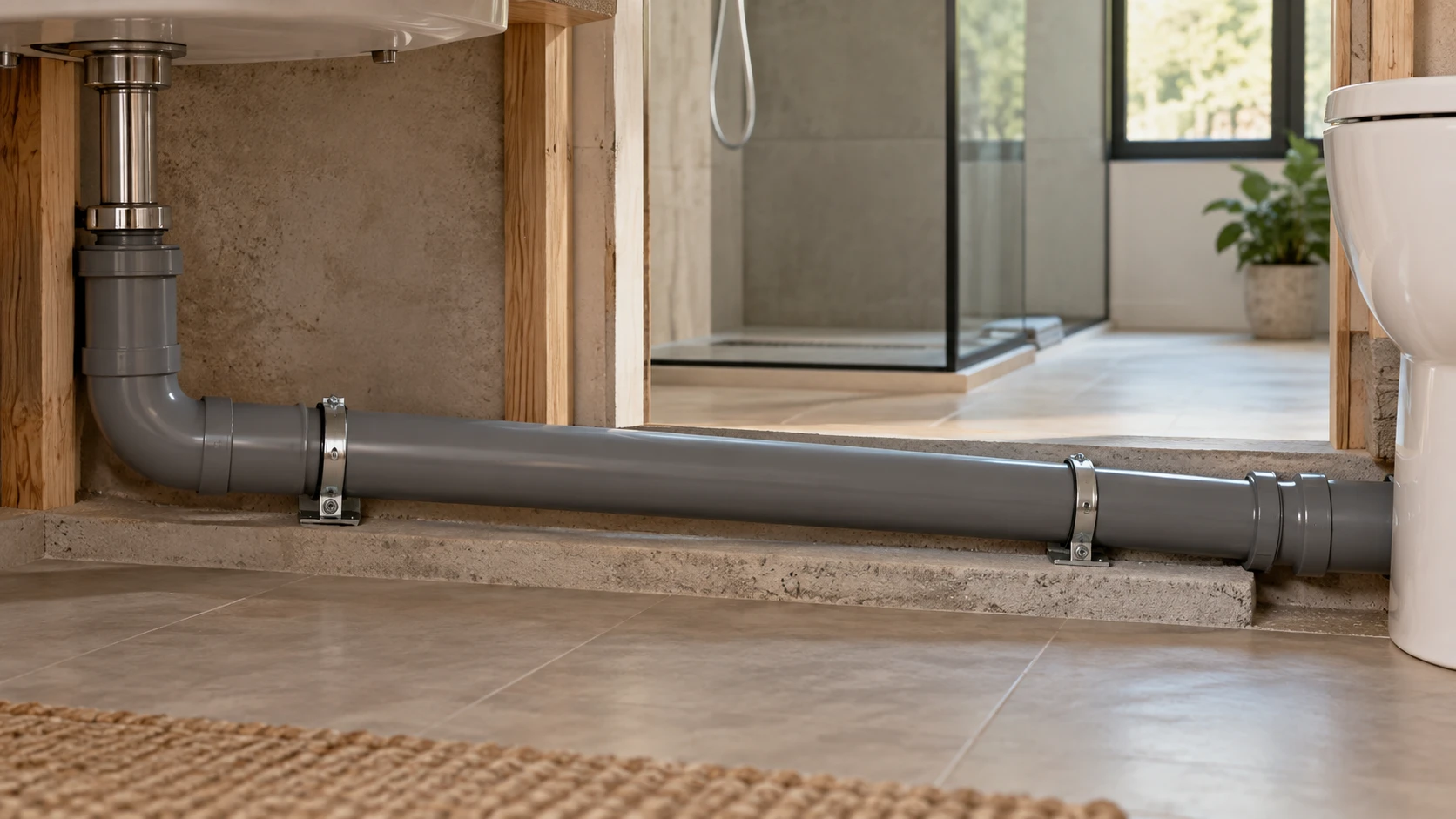

Есть и незаметный дефект — провис между креплениями. Уровень на концах показывает нужный общий перепад, а посередине образуется карман. Там задерживается вода. Поэтому проверяют не только две крайние точки, но и прямолинейность каждого участка.
Проверка до зашивки
До закрытия короба трассу осматривают целиком. Раструбы направлены навстречу потоку, соединения вставлены без перекоса, труба закреплена и нигде не опирается случайно на обломок кирпича или край профиля. Повороты и ревизии должны оставаться доступными там, где это предусмотрено проектом.
- На плане есть начало, конец, длина и направление стока.
- Для каждого прямого участка указаны верхняя и нижняя отметки.
- Учтены чистовой пол, корпус сифона, фитинги и вход в стояк.
- Уклон не меняется скачком и нет обратных участков.
- Крепления держат трубу без провиса.
- До зашивки выполнен пробный пролив и осмотрены соединения.
Пролив не заменяет расчёт, но показывает протечки и явные застои, пока к трубе есть доступ. После проверки полезно сфотографировать трассу рядом с рулеткой и сохранить снимки вместе с исполнительной схемой. Через несколько лет они подскажут, где можно сверлить стену и где искать ревизию.
Частые вопросы
Какой уклон нужен для трубы 50 мм?
Рабочий ориентир для внутренней самотёчной разводки — около 3 см на один метр, или 0,03.
Какой уклон нужен для трубы 110 мм?
Для трубы 110 мм ориентируются примерно на 2 см на один метр, или 0,02.
Можно ли сделать уклон канализации больше?
Избыточный уклон не исправляет плохую трассу: вода может уйти быстрее твёрдых включений. Лучше выдержать проектное значение без скачков и провисов.
Как посчитать общий перепад?
Умножьте длину трассы на уклон. Для трёх метров трубы 50 мм при 3 см/м перепад составит 9 см.
Источники
- Правила проектирования внутренних систем водоснабжения и канализации: расчёт самотёчных участков и требования к их прокладке.
- Правила проектирования наружных сетей канализации: уклон выпуска назначают с учётом диаметра, наполнения и скорости потока.
- Монтажная практика внутренних сетей: трассу проверяют по отметкам, креплениям, доступу к обслуживанию и пробным проливом до зашивки.
